Válvula tomamuestras Unique
Con las válvulas tomamuestras Unique puede tomar muestras representativas en una variedad de procesos higiénicos, como alimentos y bebidas, cosmética y biofarmacia. Estas fiables válvulas de un asiento y doble asiento proporcionan la alta precisión, la reproducibilidad excepcional y la excelente fiabilidad que se requieren para la toma de muestras de alta calidad y gran relación calidad-precio. El mando de diseño ergonómico garantiza un control y una comodidad excepcionales durante el uso.
Solución aséptica y esterilizable para la toma segura de muestras
- El diseño garantiza una toma de muestras higiénica y libre de contaminación
- Fácil de utilizar gracias a su sencillo principio de funcionamiento
- Funcionamiento de alta fiabilidad (con 10 bar nominales) y garantía de tres años para todas las piezas que no se desgastan
- Toma de muestras segura gracias a características como:antirretorno, acoplamientos rápidos, la válvula de alivio de presión para el vapor y mucho más
- Facilidad de limpieza mejorada: Fabricado de acero inoxidable liso y sin hendiduras elimina el riesgo de acumulación de bacterias
La válvula de muestreo Unique de Alfa Laval consta de un cuerpo de válvula, un actuador y un sello de membrana. El sello de membrana está colocado en el vástago del actuador y funciona como tapón elástico. Como el cuerpo de la válvula está fabricado de una sola pieza de acero inoxidable, no es necesaria ninguna soldadura. Esto evita la formación de poros y grietas en las soldaduras y el posterior riesgo de acumulación de bacterias.
Gama de productos y accesorios
Las válvulas tomamuestras Unique están disponibles con un asientos y doble asiento, y con presiones de funcionamiento de hasta 6 bar y temperaturas máximas de 130° C. Los sellos de membrana están fabricados de EPDM o silicona aprobados por la FDA. Se encuentra disponible una selección de actuadores manuales o neumáticos. Otras opciones incluyen los tipos de cuerpos de válvula, las conexiones, los actuadores y los accesorios.
| Tipo de válvula | Tamaño | Tipo de producto | Tamaño máximo de partículas |
|
Un asiento Doble asiento |
Tipo 4 | Viscosidad reducida | Hasta 2,5 mm |
|
Un asiento Doble asiento |
Tipo 10 | Viscosidad media | Hasta 7 mm |
|
Un asiento Doble asiento |
Tipo 25 | Viscosidad elevada | Hasta 20 mm |
Accesorios de toma de muestras
Alfa Laval cuenta con una amplia gama de accesorios de toma de muestras de alta calidad para brindar a los usuarios soluciones de toma de muestra integrales. Estas incluyen válvulas antirretorno, acoplamientos rápidos, válvula de alivio de presión para la esterilización por vapor y el generador de vapor de Alfa Laval, que permite esterilizar con vapor allí donde no se encuentra disponible un suministro de vapor permanente.
Cómo funciona
Válvulas tomamuestras Unique de un asiento
Diseñada para la toma de muestras higiénicas estándar, la válvula tomamuestras de un asiento cuenta con dos posiciones: abierta y cerrada. Se puede actualizar fácilmente a una válvula de doble asiento si se sustituye el mando o el actuador con un kit de actualización.
Posición abierta para iniciar el proceso de toma de muestras
Válvula manual: Gire el mando en el sentido contrario a las agujas del reloj para abrir la válvula.
Válvula neumática: Active el actuador para abrir la válvula.
En la posición abierta, el vástago de la válvula y la membrana se retraen, lo que permite que el producto fluya libremente a través de la válvula abierta.
Posición cerrada para esterilización
Válvula manual: Para detener el proceso de toma de muestras y cerrar la válvula, gire el mando en el sentido de las agujas del reloj.
Válvula neumática: Cierre la conexión del aire.
Esta acción interrumpe el caudal y permite que el canal entre las mangueras de conexión esté disponible para la esterilización. Si se utiliza vapor para esterilización in situ, recomendamos emplear una válvula de alivio de presión opcional en la salida.
Un nuevo nivel de precisión con una nueva tecnología patentada.
La tecnología de un asiento puede plantear desafíos para lograr una esterilización completa. En la posición cerrada, el sello de membrana entra en contacto con el asiento de la válvula. Es virtualmente imposible limpiar estos puntos de contacto debido a que la compresión de la superficie es muy hermética y, por tanto, es posible que se acumulen microorganismos y residuos del producto. La exclusiva tecnología de doble asiento de Alfa Laval le puede permitir lograr un nivel extra de seguridad. La versión de un asiento se puede actualizar de manera sencilla a una válvula tomamuestras Unique de doble asiento con un kit de actualización fácil de usar.
Válvulas tomamuestras Unique de doble asiento
Las tomamuestras Unique de doble asiento especialmente diseñadas son una excelente opción para aplicaciones que requieren una mayor facilidad de limpieza. Su tecnología patentada de doble asiento asegura una mayor facilidad de limpieza y la esterilización del asiento de la válvula y las conexiones de las tuberías. Diseñada para una toma de muestras realmente estéril, la válvula tomamuestras de doble asiento cuenta con tres posiciones: abierta, cerrada y esterilización.
Posición abierta para iniciar el proceso de toma de muestras
Válvula manual: Gire el mando en el sentido contrario a las agujas del reloj para abrir la válvula.
Válvula neumática: Abra el suministro de aire para abrir la conexión. Esto hace que el vástago de la válvula y el sello de membrana se retraigan y permite que el producto fluya libremente a través de la válvula abierta.
Posición de cierre para detener el proceso de toma de muestras
Válvula manual: Gire el mando en el sentido de las agujas del reloj.
Válvula neumática: Cierre el aire de la conexión abierta.
Posición de esterilización:
Válvula manual: Gire el mando en el sentido de las agujas del reloj a la posición de vapor.
Válvula neumática: Aplique aire a la conexión de vapor. Esto extiende el vástago interno de la cabeza de la válvula al asiento interno y detiene el flujo de producto en el puerto de la válvula. Al mismo tiempo, el vástago externo de la cabeza de la válvula se retrae y levanta el sello de membrana para alejarlo de su asiento normal. Ahora las zonas de difícil acceso de la superficie del asiento están expuestas, lo que garantiza una esterilización exhaustiva y convierte a la válvula tomamuestras Unique de doble asiento en una opción sólida y fiable para conseguir un 100 % de toma de muestras representativas.
Configuración con un actuador neumático
La válvula tomamuestras Unique de Alfa Laval se puede configurar con un actuador manual o neumático. El actuador neumático ofrece una opción de toma de muestras remota y se puede incorporar un interruptor de proximidad de indicación para el posicionamiento de la válvula.
En la configuración de un asiento, el actuador neumático se abre y cierra la válvula.
Si se instala con una válvula tomamuestras de doble asiento, el actuador neumático asegura además la esterilización total de todo el asiento de la válvula y las conexiones de las tuberías.
Parte de una amplia gama de válvulas
Alfa Laval ofrece una amplia gama de válvulas concebidas para aplicaciones higiénicas en los productos lácteos, los alimentos, las bebidas, el cuidado del hogar &, la cosmética, la biotecnología y los productos farmacéuticos.
- Frasco SB Carlsberg de Alfa Laval
- Válvula tomamuestras de membrana SB de Alfa Laval
- Micro-vía para toma de muestra SB de Alfa Laval
- Válvula tomamuestras Unique de Alfa Laval
Para conocer una gama de válvulas más amplia, explore las distintas categorías de producto: válvulas de bola, válvulas de mariposa, válvulas de control/retención, válvulas de diafragma, válvulas de doble sello, válvulas de doble asiento, válvulas de seguridad, válvulas tomamuestras, válvulas de cierre y válvulas de un asiento.
También podría interesarle...
Frasco SB Carlsberg
El frasco SB Carlsberg de Alfa Laval esteriliza el mosto y realiza cultivos de levadura pura en una escala de laboratorio para su uso en plantas de propagación de levadura de las industrias de la elaboración de cerveza, los alimentos, los productos lácteos y las bebidas.
Válvula tomamuestras de membrana SB
Una forma compacta y económica de tomar muestras a granel o asépticas de tanques y tuberías en fábricas de cervezas (y otros procesos higiénicos, como los alimentos y los productos lácteos) en condiciones estériles.

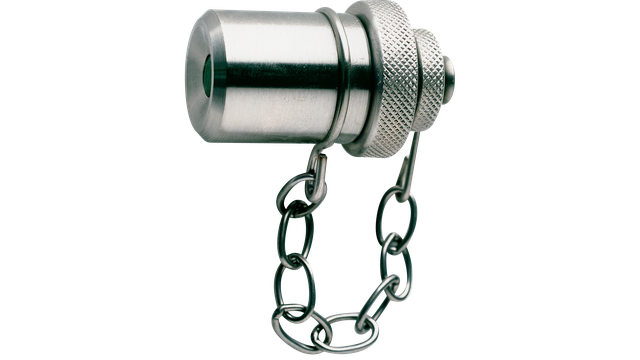

Micro-vía para toma de muestra SB
