Micro-vía para toma de muestra SB

Ampliamente utilizado en las industrias cervecera, alimentaria, láctea y de bebidas, el puerto de micro muestras Alfa Laval SB permite tomar muestras asépticas y microbiológicas representativas en pequeños volúmenes de tanques y tuberías.

sb micro sample port left side 640x360

Muestreo aséptico para control microbiológico

Para ayudar a garantizar la seguridad de los alimentos y bebidas, el puerto de muestra presenta un diseño higiénico sencillo con componentes mínimos que hacen que la recolección de muestras a mitad de camino sea fácil, conveniente y precisa.

Montaje versátil

El montaje directo en la pared del tanque, la pared de la tubería o los extremos de la tubería extruida en posición vertical u horizontal hace que el puerto sea versátil y adecuado para una amplia gama de aplicaciones y brinda la flexibilidad necesaria para cumplir con sus requisitos de muestreo.

Fácil de limpiar

El diseño higiénico garantiza una higiene óptima para un muestreo representativo. Cuando el puerto está ubicado en la pared del tanque o en la pared de la tubería, el extremo del tapón que está al ras con la pared se limpia automáticamente durante el ciclo de rutina de limpieza en el lugar (CIP). Para minimizar el riesgo de contaminación, es fácil esterilizar el resto del tapón con alcohol antes de tomar la muestra.

Beneficios del prodcto

  • Diseño sencillo e higiénico
  • Higiene superior
  • Tamaño compacto

Catálogo de productos

Última versión en línea a su alcance

Encontrar un producto de Alfa Laval

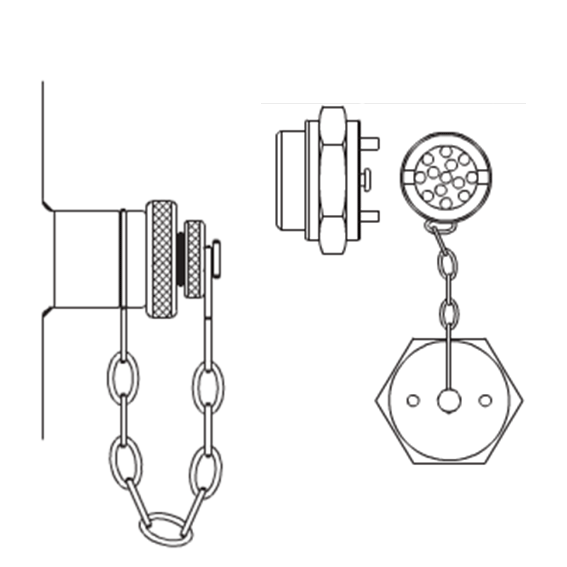

Cómo funciona

Construcción

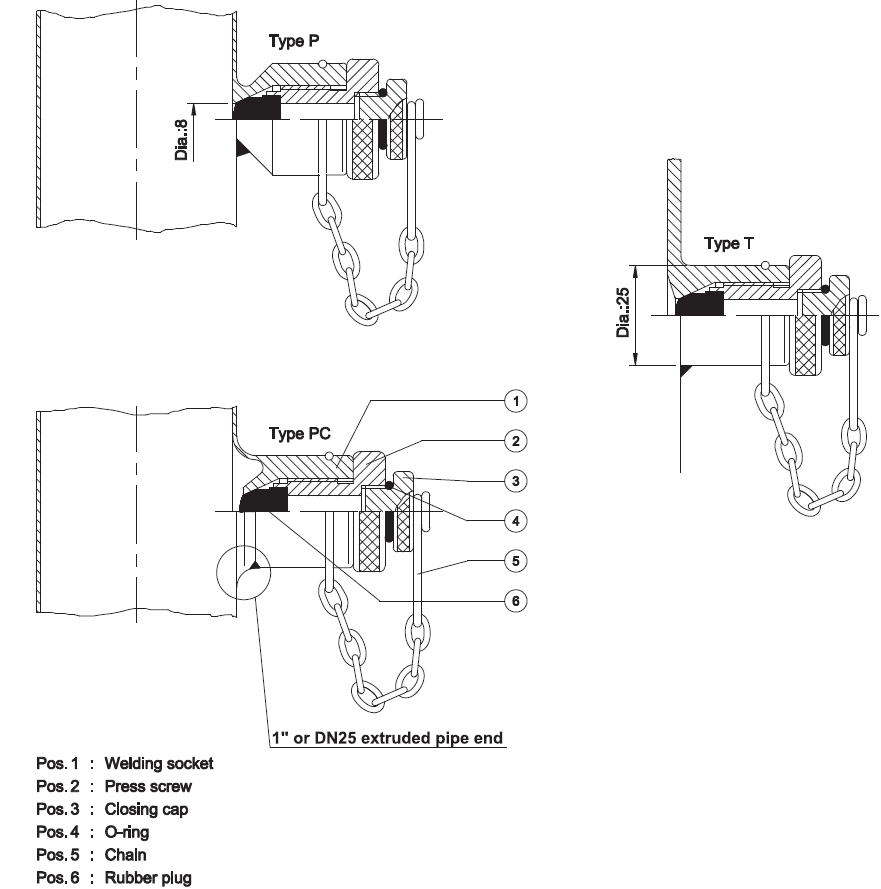

El puerto de muestra consta de una carcasa hecha como un enchufe para soldar directamente en la pared del tanque o en la tubería, un tapón de goma que se coloca mediante un tornillo de presión, una junta tórica, una cadena y una tapa de cierre. Se montan estos diferentes tipos de enchufes:

  • El zócalo, tipo T, se suelda en un orificio de 25 mm de diámetro en la pared del tanque
  • El casquillo, tipo P, se suelda a la pared de una tubería y, a continuación, se perfora un orificio de 8 mm
  • El zócalo, tipo PC, está disponible para soldar en extremos de tubería extruida igual a 1 ”así como DN25

Principio de operación

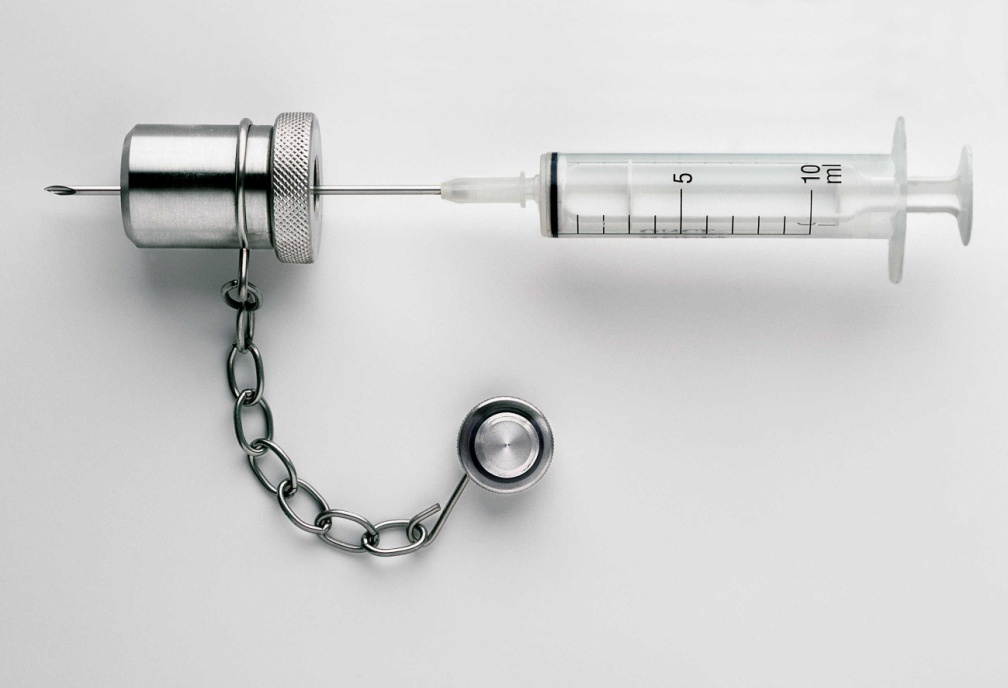

Para tomar una muestra, simplemente desenrosque el tapón de cierre e inserte una aguja hipodérmica de un mm a través del tapón de goma.
