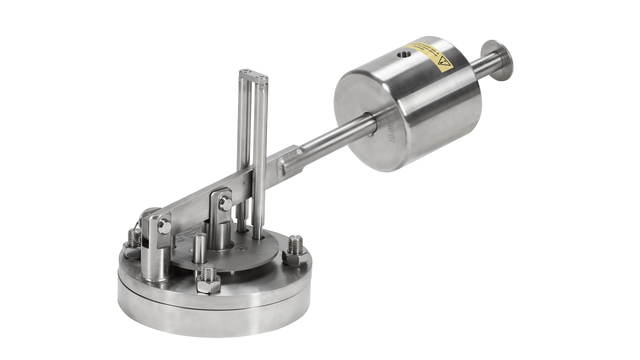

Válvula de alivio de presión SB
La válvula de alivio de presión Alfa Laval SB es una válvula de seguridad higiénica que elimina el exceso de líquido que provoca una sobrepresión en un tanque o recipiente de proceso debido a un sobrellenado. Cuando la presión en el tanque supera un valor preestablecido, la válvula de alivio de presión se abre para descargar el líquido en caso de sobrellenado y se cierra cuando la presión del tanque o recipiente vuelve a situarse por debajo del punto de consigna.
Diseñado para aliviar de forma flexible el exceso de presión en tuberías o equipos
- Diseño económico e higiénico
- Protección contra el sobrellenado y la presurización del depósito
- Higiene superior
- Adaptado a los requisitos del proceso
- Fácil de limpiar
Esta válvula de alivio de presión para líquidos está diseñada para proteger los depósitos y recipientes a presión utilizados en líneas de proceso higiénicas en las industrias cervecera, láctea, alimentaria, de bebidas y muchas otras. La válvula puede integrarse en un sistema de tapa de depósito SCANDI BREW®.
How does the liquid pressure relief valve work?
Construcción
La válvula de alivio de presión SB de Alfa Laval es una válvula de seguridad de peso muerto. Cumple con las normas PED 97/23/CE, EN 4126-1 y EN 764-7 y está disponible en dos versiones:

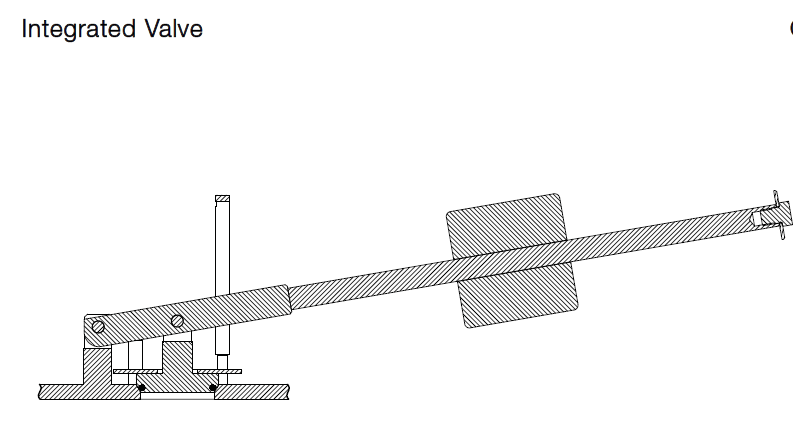

- Integrada en un sistema de tapa de tanque SCANDI BREW®.

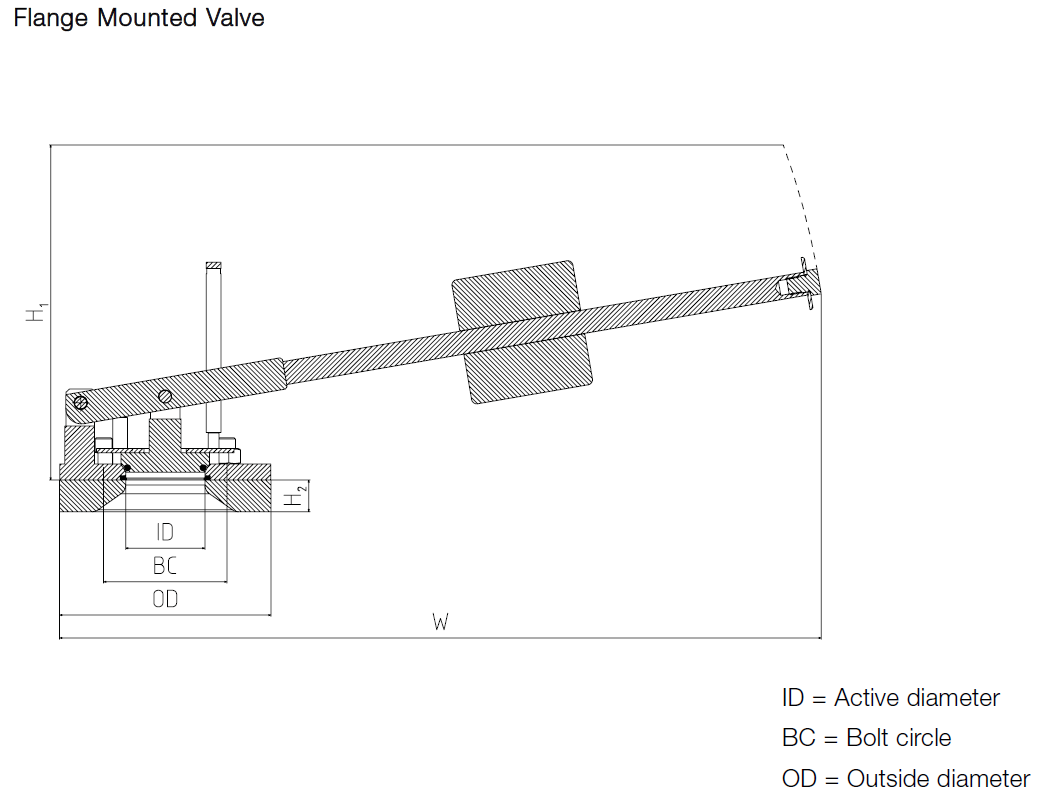

- Montada en su propia contrabrida
Principio de funcionamiento
La válvula de alivio de presión se entrega con el contrapeso ajustado y bloqueado a la presión preestablecida que cumple los requisitos del cliente en cuanto a la presión de apertura. Cuando la presión del depósito supera el valor de apertura preestablecido, la válvula libera el exceso de presión.
La presión de apertura preestablecida debe ajustarse a un valor que esté por encima de la presión de trabajo del tanque: 0,1 bar por encima para presiones de trabajo <1 bar, y 10% por encima para presiones de trabajo ≥ 1 bar. La válvula debe estar asentada horizontalmente. Se acepta una inclinación máxima de 10°, pero el brazo de la palanca debe apuntar entonces hacia el centro de la parte superior del depósito cilíndrico.
Limpieza en el lugar (CIP)

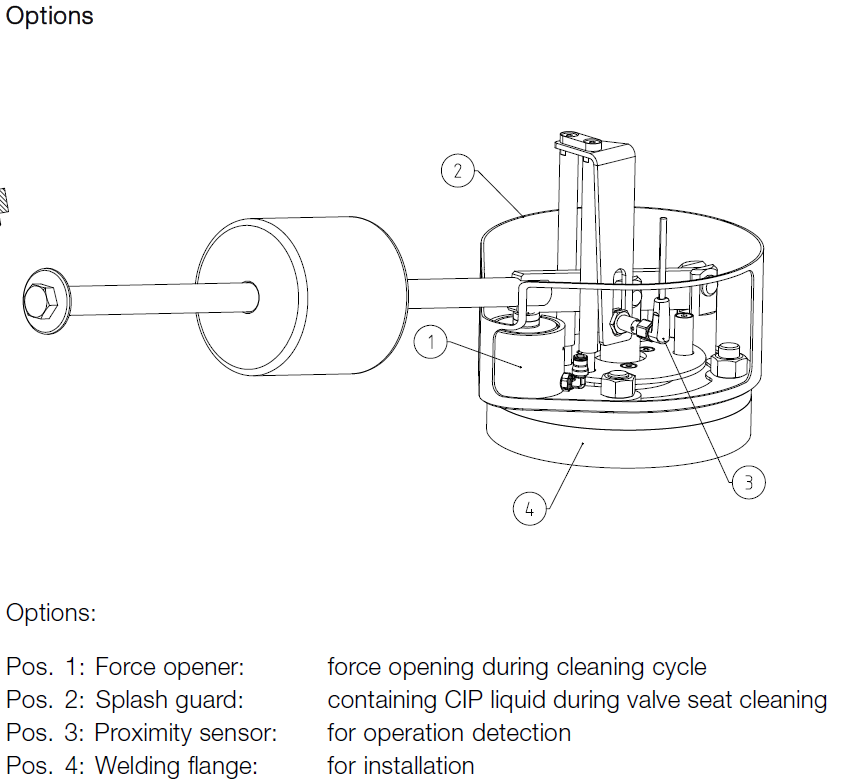

El cabezal de limpieza del depósito limpia la válvula en posición cerrada. Sin embargo, esto no incluye la limpieza del asiento de la válvula. Para incluir el asiento de la válvula como parte integral del ciclo de limpieza, se dispone de un abridor de fuerza neumático opcional y un protector contra salpicaduras opcional.
