Depuradoras de cepillo rotatorio

Los filtros de cepillo giratorio Alfa Laval son filtros en línea autolimpiantes que eliminan las partículas gruesas de los fluidos de proceso. Protegen los equipos aguas abajo, como bombas, separadores e intercambiadores de calor, de posibles daños por obstrucción y desgaste abrasivo. Estos filtros de cepillo giratorio protegen la calidad del producto, aumentan la productividad y reducen los costes de mantenimiento.

Rotary brush strainer

Rotary brush strainers provide effective, continuous filtration of oversize solids from process fluids

  • Promote process continuity and high throughput and minimize costly downtime
  • Ensure consistently high product quality through thorough filtration of process fluids using proven technology
  • Increase yield and minimizes product losses
  • Prolong equipment service life due to reliable wear protection and longer time between maintenance intervals
  • Easy to service and open for inspection and brush adjustment

Safeguard uptime and ensure smooth, efficient process operation with the Alfa Laval Rotary brush strainers. These robust, self-cleaning inline brush strainers capture solids suspended in process fluids that may cause wear or clogging in downstream equipment and components, including pumps, separators, heat exchangers, and valves.

The rotary strainers are available either as a stand-alone unit, the Alfa Laval W-SIL strainer, or as the Alfa Laval W-SIL strainer module, a complete frame-mounted unit, ready for use on the factory floor. Flow rates reach up to 60,000 l/h (265 gpm). The standard filter mesh size ranges from 0.6–1 mm (0.02–0.04 in). Custom perforations and slotted sizes are available on request.

Alfa Laval Rotary brush strainers are suitable for applications within the agriculture processing, dairy, food, beverage and other industries where continuous operation and solids removal is critical for equipment uptime.



Mejora de la continuidad del proceso


Los tamices de cepillo giratorio Alfa Laval aumentan el tiempo de actividad del proceso. Los cepillos de acero inoxidable o los rascadores de teflón opcionales desalojan los sólidos o las partículas de gran tamaño atrapadas en el tamiz perforado sin detener el funcionamiento. Estos sólidos caen en una cámara de sedimentación situada en la parte inferior del tamiz para su descarga.

Gran flexibilidad y versatilidad


Los tamices de cepillo giratorio están disponibles como unidad independiente, el tamiz Alfa Laval W-SIL, o como unidad montada en bastidor, el módulo de tamiz Alfa Laval W-SIL, completo con armario eléctrico y válvula de descarga de sólidos. Los tamaños y configuraciones opcionales de la malla del filtro garantizan la personalización para adaptarse a diversas aplicaciones. Además, se pueden solicitar perforaciones personalizadas y tamaños ranurados.

W-SIL strainer

W Sil Rotary brush strainer.png

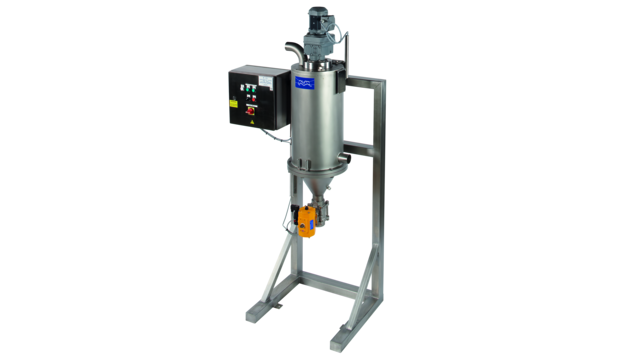

W-SIL strainer module

W-sil strainer module.png

Easy to control, inspect and maintain

Connections for instrumentation are positioned on top of the rotary brush strainers. Easy to open, the inline rotary strainers provide fast access to the strainer interior for inspection and maintenance. Pipe connections for strainer flushing are available on the bottom cone.



.

¿Cómo funcionan los filtros de cepillo rotativo?


Los filtros de cepillo giratorio Alfa Laval son filtros en línea autolimpiantes alojados en carcasas de acero inoxidable. La carcasa rodea una cesta filtrante perforada a través de la cual pasa el fluido del proceso. El fluido entra en la unidad a través de la entrada. La cesta filtrante captura las partículas gruesas suspendidas en el líquido de tamaño superior al de la malla del filtro.

Unos cepillos giratorios o rascadores opcionales, montados en un eje central y accionados por un motorreductor, desalojan regularmente los sólidos atrapados en la malla metálica, asegurando una limpieza a fondo. Los sólidos se acumulan en la cámara de sedimentación cónica del fondo del filtro. La descarga puede ajustarse a cualquier intervalo deseado, vaciando la cámara de sedimentos a través de la válvula inferior.

W-SIL rotary brush strainer cross section
