Rotary Jet Mixer
El mezclador de chorro de Alfa Laval realiza con eficacia la mezcla de líquidos, la dispersión de gases, la mezcla de polvos y la limpieza de depósitos, al tiempo que reduce el tiempo de mezcla, el consumo de energía y los costes. Gracias a su tecnología patentada, basada en el probado sistema de cabezales de chorro giratorios, proporciona una mezcla rápida, eficiente y uniforme sin necesidad de rotar los lotes ni de utilizar deflectores. Además, garantiza una mayor flexibilidad en el proceso
Mezcla eficaz y tiempo de mezcla reducido en múltiples aplicaciones
- Mezcla rápida y eficaz de líquidos en depósitos
- Dispersión eficaz de gases y polvos
- Se puede utilizar como máquina de limpieza de depósitos
- Rendimiento de mezcla inigualable y rentable
- Diseño sencillo e higiénico, inversión moderada
El mezclador de chorro de Alfa Laval está diseñado para la mezcla de líquidos, la dispersión de gases (aireación, desaireación y carbonatación) y la mezcla de polvos en depósitos de proceso y almacenamiento de los sectores lácteo, alimentario, de bebidas, cervecero, sanitario, de productos para el hogar y el cuidado personal, y biotecnológico. Cuando el depósito está vacío, el mezclador de chorro también funciona como un excelente sistema de limpieza in situ (CIP), lo que permite ahorrar agua, productos de limpieza y energía en comparación con el uso de un sistema CIP con bola rociadora.
How does the jet mixer work
Principio de operación
Los mezcladores de chorro rotativo se colocan debajo de la superficie del líquido. El líquido se alimenta a través de las boquillas del mezclador de chorro giratorio. Para lograr una circulación óptima dentro del tanque, el sistema utiliza un circuito de circulación cerrado. Dos o cuatro boquillas giran alrededor de los ejes horizontal y vertical. Esta doble rotación permite que los chorros alcancen todo el volumen del tanque, proporcionando una mezcla rápida y eficiente del líquido, gas o polvo inyectado. Para requisitos de mezcla más rápidos, se pueden instalar varios mezcladores de chorro rotativo en serie.
Limpieza de tanques incluida
El mezclador de chorro giratorio cumple una doble función. Una vez completado el proceso de mezcla, las boquillas de chorro del mezclador se pueden usar para rociar líquidos de limpieza en el tanque para limpiar eficazmente las superficies del tanque.
Unidad montada sobre patines
Se encuentran disponibles tres unidades de bomba montadas sobre patines prediseñadas para complementar la cartera de mezcladores de chorro rotatorio. Las tres unidades disponibles vienen con bombas de 7,5 kW, 11 kW o 15 kW. La unidad está montada en un marco de acero inoxidable y consta de los siguientes componentes Alfa Laval, una bomba centrífuga LKH de bajo consumo, un variador de frecuencia, tuberías, dos manómetros, válvulas de mariposa manuales LKB-2 en la entrada y en la salida. y una válvula de drenaje LKB-2.
Unmatched mixing performance
In many applications the rotary jet provides the fastest and most efficient mixing results. It also handles gas dispersion (aeration, deaeration, carbonation), powder mixing and cleaning in place (CIP). Its patented rotary jet mixing technology is based on rotary jet head technology, which has been modified to handle mixing of liquids, gas and powder. The jet mixer for tanks can be used in tanks between 100 and 800,000 liters in size.
To meet your mixing needs Alfa Laval also offers a range of agitators and a magnetic coupled mixer.
Faster, effective mixing
When using the rotary jet the capacity can be increased, resulting in greater productivity, higher product quality and improved utilization of process plant resources.
Handles multiple applications
The mixer helps reduce capital expenditures and operating expenses while achieving fast and efficient mixing. A single jet mixer for tanks can handle liquid mixing, gas dispersion and powder dispersion applications – plus tank cleaning – without requiring separate equipment for each process and thereby delivering significant savings.
Effective, simplified design
The system offers savings in tank and supporting structure because the motor and pump can be placed on the floor. And at the same time the rotary jet being placed under the liquid surface is a hydraulically balanced system which does not create any significant loads on the tank. In addition to this its easy-to-install design facilitates retrofitting of existing tanks.
Making a good thing even better
A number of pre-engineered skid mounted pump units are available to complement the jet mixers. In addition to a jet mixer, the end-users also require a pump and instrumentation for their mixing system. To make it easy for them a number of pre-engineered unit with all the necessary equipment have been designed. For end-users this will save time and resources as they can bypass engineering and procurement. All they have to do is connect two pipes, do the electrical wiring, set up the variable frequency drive – and they are ready to go.
Product range
The Alfa Laval rotary jet head are available in four different models (IM 10, IM 15, IM 20, IM 25). They are designed for tank volumes between 100 and 800,000 liters in size and capable of handling re-circulation flow rates up to 90 m3/h.
Close at Hand catalogue
The hygienic equipment product catalogue "Close at hand" includes product leaflets, links to animations, brochures and lists for ordering purposes.
CAD portal
The Alfa Laval CAD portal is an essential platform for downloading detailed product information, 2D drawings and 3D product models.
Servicio
Our dedicated Global Service Network supports you with parts and expertise, wherever you are, whenever you need it. By ensuring greater uptime, availability and optimization, we help bring you peace of mind, and maximize your return on investment. We can work with you to integrate our services into an Alfa Laval Service Agreement for predictable and worry-free operations.
Learn more about our service offer Troubleshooting
Serial number search Certification
Please contact us with any queries or questions.
Visit the Application & Innovation Center
Do you want to identify the optimal equipment for the job and discover tangible savings before deciding on upgrades? In the Alfa Laval Application & Innovation Center, you can do just that.
Optimize™ by Alfa Laval
Optimize™ by Alfa Laval boosts your existing processes and enables up to 90% savings on water, energy and chemicals with only small and no-risk investments.
Find the products you are looking for
The digital Alfa Laval Product Catalogue makes it easy to find and select the products you need. When you request a quote, the catalogue will list Alfa Laval’s partners in your region – and you can send your request directly.

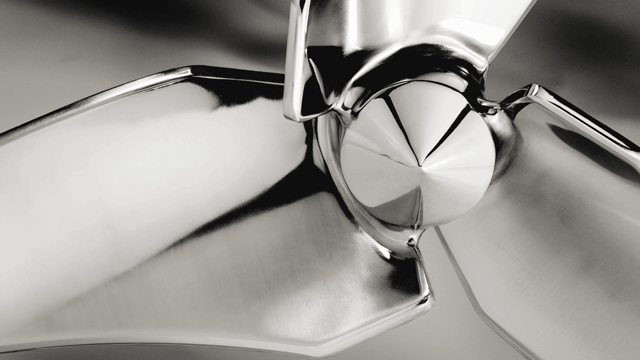

Part of a broad mixing range
