Unique RV-ST

La Unique RV-ST de Alfa Laval es una versátil válvula reguladora higiénica que proporciona un control continuo del caudal y la presión para aplicaciones de manipulación de líquidos de alto y bajo volumen. Gracias a su fácil configuración y a su posicionador electroneumático, satisface las más altas exigencias de higiene y seguridad de los procesos en los sectores lácteo, alimentario y cervecero, entre otros.

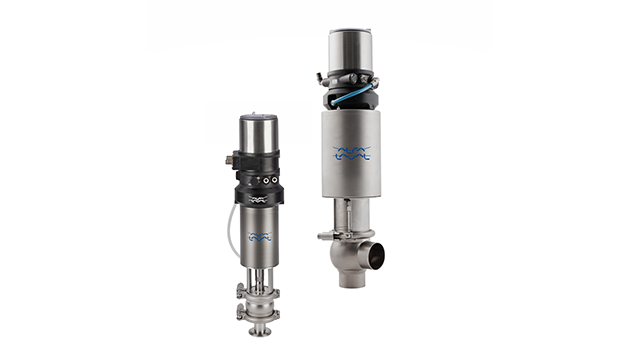

Alfa Laval RV-ST group

Válvula reguladora higiénica para un control rápido y preciso del flujo y la presión del proceso

  • Garantiza una presión constante
  • Mantiene un caudal constante, incluso con volúmenes bajos
  • Regula el caudal o la presión de la bomba
  • Cumple todos los requisitos del proceso, cubriendo una amplia gama de valores Kv

Cumpla las exigentes demandas de higiene de procesos, seguridad y control de caudal y presión con la válvula reguladora Unique RV-ST de Alfa Laval. Esta versátil válvula de control de caudal y regulación de presión cubre valores de Kv de 1 a 250 m3/hora para satisfacer la mayoría de los requisitos de los clientes, incluso con caudales muy bajos. Construida sobre la probada plataforma Unique SSV, la RV-ST comparte componentes estándar con la serie de válvulas Unique de Alfa Laval, reduciendo el inventario de piezas y los costes y simplificando la sustitución, cuando sea necesario.

Válvula reguladora higiénica sin corrosión

La Unique RV-ST de Alfa Laval es una válvula reguladora higiénica inteligente que controla de forma segura y eficaz los flujos de proceso con valores Kv entre 9 y 246 m3/hora. Está diseñada para una amplia gama de tareas de manipulación de fluidos, como la dosificación, la mezcla, el pesaje y el sistema de llenado, en las industrias de alimentación y bebidas, cervecera, biotecnológica, farmacéutica y química. Las características anticorrosivas, como los vástagos cónicos de acero inoxidable, garantizan la seguridad del producto según las directrices del EHEDG (Grupo Europeo de Ingeniería y Diseño Higiénico).

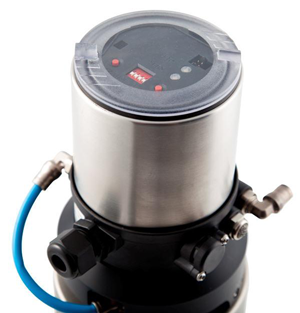

Regulador electroneumático avanzado

La válvula reguladora Unique RV-ST viene con un avanzado controlador electroneumático con un convertidor IP integrado. Esto ofrece un control superior del flujo de producto al combinar diferentes caídas de presión y longitudes de carrera. También cuenta con un sensor de posición analógico sin contacto, que mide la posición del vástago de la válvula, y una interfaz de comunicaciones estándar Profibus DP-V1 u opcional DeviceNet. La retroalimentación analógica o binaria está disponible como opción.

Fácil configuración de la válvula reguladora "push-and-play

Con sólo pulsar un botón, la válvula reguladora Unique RV-ST de Alfa Laval se calibra automáticamente para ser totalmente operativa.

Fiable y de fácil mantenimiento

Construida sobre la probada plataforma Unique SSV (Single Seat Valve), que cuenta con una base instalada de más de un millón de válvulas, la Unique RV-ST UltraPure de Alfa Laval ofrece la misma fiabilidad, seguridad y facilidad de mantenimiento. Ofrece la clase de protección IP65 e IP67 para entornos de proceso difíciles.

Una válvula de regulación con la máxima flexibilidad

Utiliza los mismos pocos componentes móviles, repuestos y herramientas y procedimientos de mantenimiento que las válvulas Unique SSV de Alfa Laval. Utilizando el kit de actualización disponible, es posible actualizar las válvulas reguladoras más antiguas con la nueva unidad de control. La nueva unidad de control también permite reconstruir el actuador de NC (normalmente cerrado) a NO (normalmente abierto) y viceversa.

Beneficios del producto

  • Válvula reguladora inteligente e higiénica
  • Fácil configuración de la válvula de regulación "push-and-play".
  • Máxima flexibilidad


Cómo funciona

.

Construcción

La válvula reguladora Unique RV-ST de Alfa Laval con convertidor IP integrado es una válvula de asiento único de tercera generación. Cuenta con:

  • Una amplia selección de vástagos de válvula cónicos de acero inoxidable
  • Un actuador Alfa Laval Unique con controlador de proceso electroneumático digital para un control preciso del flujo y la presión del producto
  • Bujes de vástago de plástico resistentes y duraderos que eliminan el rozamiento entre metales

Las válvulas de 1½" a 4" tienen el mismo sello de tapón estándar que toda la serie de válvulas Unique de Alfa Laval. La válvula de aguja de 1" no tiene sello de tapón.

Los vástagos están roscados al eje del actuador, lo que elimina el acoplamiento entre el vástago y el actuador. Los casquillos situados en el extremo del cilindro del accionamiento soportan el vástago y garantizan una alineación perfecta.

Principio de funcionamiento

La válvula reguladora Unique RV-ST de Alfa Laval se controla desde una ubicación remota mediante un controlador de proceso electroneumático digital. La unidad de control está disponible en dos versiones: control superior con pantalla o control básico sin pantalla. Dispone de una interfaz de comunicación analógica de 4-20 mA y está protegida según las normas IP65 e IP67.

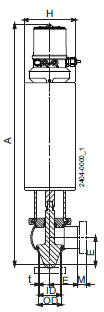

RV ST Valve

Opciones

  • Piezas macho o revestimientos de abrazaderas de acuerdo con la norma requerida
  • Juntas de HNBR o FPM humedecidas por el producto
  • Actuador mantenible
  • Acabado de la superficie externa con chorro de arena
  • Junta de tapón opcional: HNBR o FPM
