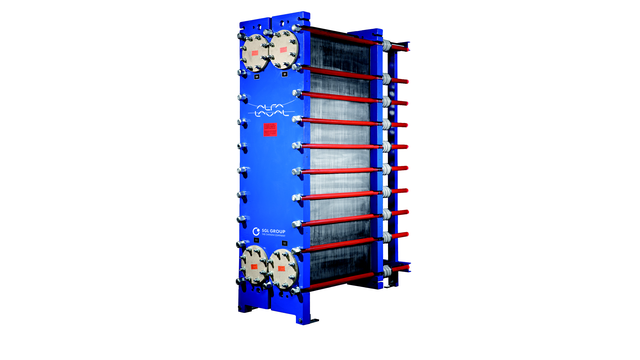

Diabon
Alfa Laval Diabon combina la gran eficiencia en la transferencia de calor de un intercambiador de calor de placas compacto con la excepcional resistencia a la corrosión del grafito. La gama Diabon™ ofrece una solución ideal para aplicaciones en las que las placas metálicas, de vidrio o de Teflon® no cumplen los requisitos de un intercambiador de calor resistente a la corrosión, fácil de mantener y térmicamente eficiente.
Eficiencia, fiabilidad y facilidad de mantenimiento
- Funcionamiento fiable con alta resistencia a la corrosión
- Ahorro energético gracias a una alta eficiencia térmica
- Excelente recuperación de calor con una diferencia de temperatura mínima
- Intervalos de mantenimiento más largos con menor acumulación de suciedad
- Unidades compactas que ahorran espacio, fáciles de instalar y mantener
Los intercambiadores de calor de placas con juntas Alfa Laval Diabon™ son fruto de una iniciativa de desarrollo conjunta entre Alfa Laval y SGL Carbon. La combinación de los conocimientos técnicos de Alfa Laval en materia de intercambiadores de calor de placas con la experiencia de SGL Carbon en materiales de grafito ha dado como resultado la solución de transferencia de calor más óptima para fluidos altamente corrosivos, tales como:
• Ácido clorhídrico y gas en todas sus concentraciones
• Ácido sulfúrico hasta un 90 %, ácido fluorhídrico hasta un 60 %
• Todas las concentraciones de ácido fosfórico
• Ácidos de decapado en plantas de tratamiento de superficies
• Electrolitos utilizados en la industria minera
• Ácidos mixtos
• Hidrocarburos clorados
• Catalizadores, como el cloruro de aluminio
Los intercambiadores de calor de placas Alfa Laval DIABON® funcionan como intercambiadores de calor de placas convencionales con juntas, excepto que las placas que separan los medios están hechas de materiales especiales de grafito. Las placas Diabon® están disponibles en tres diferentes grados de grafito; F100, NS1 o NS2.
Las placas están selladas en el paquete de placas con juntas de cable de PTFE resistentes a productos químicos agresivos y temperaturas superiores a 180 ° C (356 ° F). En el ensamblaje, la junta se aplana a una película muy delgada de aproximadamente 0.2 mm (0.078 ”), que asegura un contacto mínimo con los medios corrosivos y largos intervalos de operación confiable. La junta se puede guardar durante períodos prácticamente ilimitados.
Los pernos de apriete con resortes en el marco compensan la expansión térmica del paquete de placas, lo que minimiza el riesgo de grietas en las placas.

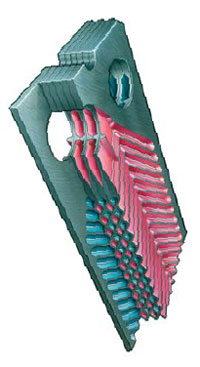

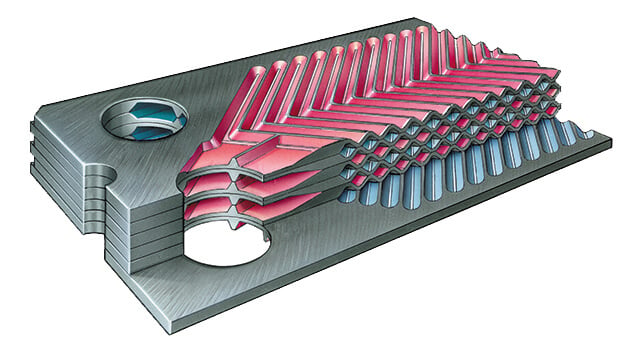

Una combinación de alta turbulencia y flujo a contracorriente ofrece la máxima recuperación de calor. Dos medios fluyen en canales entre placas corrugadas creando turbulencia que resulta en una mejor transferencia de calor que las alternativas alternativas de carcasa y tubo o bloque. El flujo de contracorriente permite enfoques de temperatura cercanos que permiten una gran recuperación de calor.
