CBAQ

Los intercambiadores de calor de placas brasadas Alfa Laval CBAQ están dirigidos a aplicaciones hvac. La gama está certificada por AHRI® a través del Programa de Certificación liquid to liquid brazed &fusion-bonded plate heat exchangers (LLBF) garantizando el rendimiento térmico. La certificación de rendimiento verifica que el producto funciona de acuerdo con la calificación publicada por el fabricante. Se utilizan en sistemas de energía del distrito, calefacción de agua potable y refrigeración.

process heating

La certificación Standard 400 del Instituto de Aire Acondicionado, Calefacción y Refrigeración (AHRI) es una verificación independiente y de terceros del rendimiento térmico. A través de su programa de certificación y estándares, AHRI se esfuerza por ayudar a los clientes a ahorrar energía, mejorar su productividad y ayudar a garantizar un mejor entorno.



AHRI Certified™ es la marca de confianza de la garantía de rendimiento para calefacción, ventilación, aire acondicionado y equipos de refrigeración comercial. Los productos que obtienen la marca se someten a una evaluación anual rigurosa e independiente para garantizar que funcionen de acuerdo con las reclamaciones publicadas por los fabricantes. La certificación del rendimiento de los equipos y componentes hvacr permite a los consumidores comparar productos basados en clasificaciones de rendimiento verificadas de forma independiente. Para encontrar productos ™ certificados AHRI, vaya al directorio AHRI directory.



Procedimientos y beneficios de certificación AHRI

Para certificar un producto según los estándares AHRI, el fabricante envía especificaciones y datos de rendimiento a AHRI para su evaluación del rendimiento y certificación potencial.

Una vez certificados, los compradores y usuarios pueden estar seguros de que:

  • El intercambiador de calor de placas funcionará de acuerdo con las calificaciones publicadas por el fabricante.
  • El rendimiento del producto se puede comparar fácilmente para su aplicación específica

La gama CBAQ de intercambiadores de calor de placas brasadas tiene numerosas ventajas sobre las instalaciones hvac de intercambiadores de calor tradicionales. La excepcional eficiencia de transferencia de calor hace que todas las unidades CBAQ sean muy compactas. Como resultado, pueden hacer frente a tareas de gran capacidad, aunque sólo hay espacio de instalación limitado disponible.

La construcción trenzada también elimina las juntas, lo que hace que las unidades CBAQ sean ideales en aplicaciones donde las temperaturas y/o presiones son altas. Algunos ejemplos son la calefacción urbana y una amplia gama de soluciones de calefacción, refrigeración y agua del grifo.

Las unidades de la gama CBAQ están disponibles en muchos tamaños y capacidades diferentes.


Rentable para todos los involucrados


Usuarios finales

  • Reduce significativamente los costos operativos de por vida al asegurar un sistema más eficiente energéticamente
  • Garantiza el valor total de la inversión al reducir los costes de las pruebas de campo y los márgenes de rendimiento de los componentes adicionales


Consultores

  • Permite el diseño de un sistema en el que todos los componentes principales están certificados de rendimiento de forma independiente
  • Garantiza que se puedan alcanzar los objetivos sobre consumo de energía y climatización
  • Proporciona una base verificable para la selección de intercambiadores de calor
  • Protege al propietario y al ingeniero consultor de las preocupaciones de rendimiento durante la puesta en marcha y después de la instalación


Contratistas

  • Asegura que todos los intercambiadores de calor de placas certificados incluidos en las propuestas ofrecerán el rendimiento térmico
  • Reduce el tiempo de solución de problemas durante la puesta en marcha y después de la puesta en marcha-up


El Programa de Certificación de Rendimiento de Productos del Instituto de Aire Acondicionado, Calefacción y Refrigeración (AHRI) es un programa voluntario, administrado y regido por AHRI, que garantiza que diversos tipos de productos de calefacción, ventilación, aire acondicionado, refrigeración y calefacción de agua funcionen de acuerdo con las afirmaciones publicadas por los fabricantes.

Los productos certificados a través del Programa de Certificación de Rendimiento de Productos AHRI son probados continuamente, bajo la dirección de AHRI, por un laboratorio independiente de terceros, contratado por AHRI, para determinar la capacidad del producto para cumplir con uno o más estándares o especificaciones de clasificación de productos.

Cómo funciona

La tecnología de transferencia de calor consiste en acercar dos sustancias a diferentes temperaturas entre sí para que una caliente o enfríe la otra.

Diseño

Un intercambiador de calor de placas trenzada consiste en placas finas de acero inoxidable corrugado, apiladas en un paquete de placas y soldadas junto con cobre puro.


El material de soldadura fuerte sella y mantiene las placas juntas en los puntos de contacto asegurando una eficiencia óptima de transferencia de calor y resistencia a la presión. El diseño de la placa garantiza la vida útil más larga posible. El soldadura fuerte de las placas de acero inoxidable elimina la necesidad de juntas y placas de marco gruesas.



Los picos de presión y la temperatura rápida causan tensiones físicas sustanciales dentro de los materiales, y la investigación de Alfa Laval se ha centrado en los detalles de estos fenómenos con el fin de asegurar diseños extremadamente resistentes y proporcionar una larga vida útil.

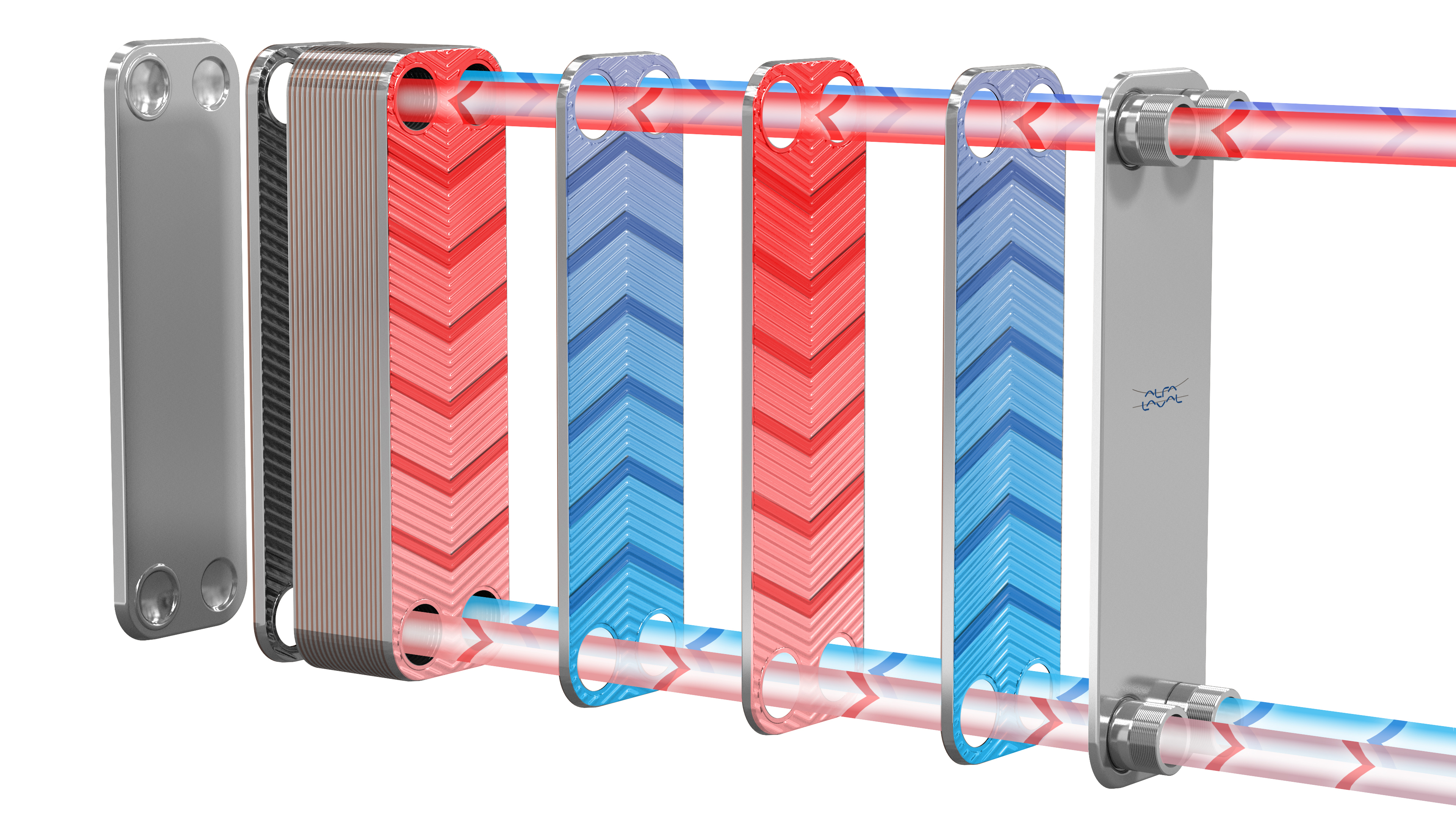

Principio de trabajo

Los canales para los fluidos se forman entre las placas. Los dos fluidos fluyen en canales alternativos en un patrón de flujo contracorriente con el fin de lograr la transferencia de calor más eficiente. La transferencia de energía térmica de un fluido al otro se realiza sobre la gran superficie. La corrugación de las placas está especialmente diseñada para inducir la máxima turbulencia e incluso la distribución de ambos flujos de fluidos con el fin de hacer que la transferencia de calor sea lo más eficiente posible.

Material

Las placas y conexiones están hechas de acero inoxidable. El material de soldadura fuerte está hecho de cobre puro.

Limpieza

El flujo turbulento en el intercambiador de calor tiene un efecto de autolimpieza. Si la limpieza sigue siendo necesaria, obtenga más información sobre limpieza en el lugar CIP (Cleaning-in-place).
