AlfaNova AQ

Los intercambiadores de calor de placas de fusión AlfaNova AQ están dirigidos a aplicaciones hvac. La gama está certificada por AHRI® a través del Programa de Certificación liquid to liquid brazed &fusion-bonded plate intercambiadores de calor para garantizar el rendimiento térmico. La certificación verifica que el producto funciona de acuerdo con la calificación publicada por el fabricante. Se utiliza en aplicaciones como sistemas de energía del distrito, calefacción de agua potable.

阿法拉伐AlfaNova熔焊换热器- Alfa Laval AlfaNova fusion bonded plate heat exchangers

La certificación estándar 400 del Instituto de Aire Acondicionado, Calefacción y Refrigeración (AHRI) es una verificación independiente de terceros del rendimiento térmico. A través de su programa de certificación y sus estándares, AHRI se esfuerza por ayudar a los clientes a ahorrar energía, mejorar su productividad y ayudar a garantizar un mejor medio ambiente.

AHRI Certified ™ es la marca confiable de garantía de rendimiento para equipos de calefacción, ventilación, aire acondicionado y refrigeración comercial. Los productos que obtienen la marca se someten a una evaluación anual rigurosa e independiente para garantizar que funcionan de acuerdo con las afirmaciones publicadas por los fabricantes. La certificación del rendimiento de los componentes y equipos de HVACR permite a los consumidores comparar productos en función de calificaciones de rendimiento verificadas de forma independiente. Para encontrar productos AHRI Certified ™, vaya a AHRI directory.

Procedimientos y beneficios de la certificación AHRI

Para certificar un producto según los estándares AHRI, el fabricante envía especificaciones y datos de desempeño a AHRI para evaluación de desempeño y certificación potencial.

Una vez certificados, los compradores y usuarios pueden estar seguros de que:

  • El intercambiador de calor de placas funcionará de acuerdo con las calificaciones publicadas por el fabricante.
  • El rendimiento del producto se puede comparar fácilmente para su aplicación específica.

Alfa Laval Los intercambiadores de calor de placas AlfaNova AQ están hechos 100% de acero inoxidable, con los componentes fusionados mediante una tecnología innovadora que Alfa Laval ha patentado. Esto proporciona niveles de higiene y resistencia a la corrosión incomparables con cualquier otro intercambiador de calor soldado. También hace que sea práctico el uso de intercambiadores de calor de placas de acero inoxidable en instalaciones normalmente reservadas para unidades convencionales semisoldadas y soldadas.

La resistencia a la corrosión también hace que Alfa Laval AlfaNova AQ sea popular en instalaciones de calefacción urbana en las que se utiliza agua corrosiva. Los canales de transferencia de calor higiénicos y la resistencia mecánica también hacen que las unidades Alfa Laval AlfaNova sean ideales en aplicaciones donde el enfoque principal es la higiene, como enfriadores de refrigeración de agua limpia y sistemas de calentamiento de agua del grifo.

Rentable para todos los involucrados

Usuarios finales

  • Reduce los costos operativos de por vida de manera significativa al garantizar un sistema más eficiente desde el punto de vista energético.
  • Garantiza el valor total de la inversión al reducir los costos de las pruebas de campo y los márgenes de rendimiento de los componentes adicionales.

Consultores

  • Permite el diseño de un sistema en el que todos los componentes principales están certificados de rendimiento de forma independiente.
  • Garantiza que se puedan cumplir los objetivos de consumo de energía y control del clima.
  • Proporciona una base verificable para la selección del intercambiador de calor.
  • Protege al propietario y al ingeniero consultor de problemas de rendimiento durante la puesta en servicio y después de la instalación.

Contratistas

  • Garantiza que todos los intercambiadores de calor de placas certificados incluidos en las propuestas ofrecerán el rendimiento térmico indicado.
  • Reduce el tiempo de resolución de problemas durante la puesta en servicio y después de la puesta en marcha


El Programa de Certificación de Rendimiento de Productos del Instituto de Aire Acondicionado, Calefacción y Refrigeración (AHRI) es un programa voluntario, administrado y regido por AHRI, que garantiza que diversos tipos de productos de calefacción, ventilación, aire acondicionado, refrigeración y calefacción de agua funcionen de acuerdo con las afirmaciones publicadas por los fabricantes.

Los productos certificados a través del Programa de Certificación de Rendimiento de Productos AHRI son probados continuamente, bajo la dirección de AHRI, por un laboratorio independiente de terceros, contratado por AHRI, para determinar la capacidad del producto para cumplir con uno o más estándares o especificaciones de clasificación de productos.

Cómo funciona

La tecnología de transferencia de calor implica acercar dos sustancias a diferentes temperaturas para que una caliente o enfríe la otra.

Diseño

El intercambiador de calor de placas unidas por fusión Alfa Laval AlfaNova consta de placas de acero inoxidable corrugado, una placa de marco y una placa de presión. Las placas de transferencia de calor en el paquete de placas se unen mediante la tecnología AlfaFusion, un método único para unir componentes de acero inoxidable que son una patente de Alfa Laval.

La unión de AlfaFusion sella y mantiene juntas las placas en los puntos de contacto, lo que garantiza una eficiencia de transferencia de calor y una resistencia a la presión óptimas. El diseño de la placa garantiza la vida más larga posible. La distribución de la carga a través de muchos puntos de contacto separados proporciona una excelente resistencia a la fatiga por presión. Unir las placas de acero inoxidable elimina la necesidad de juntas y placas de marco gruesas.

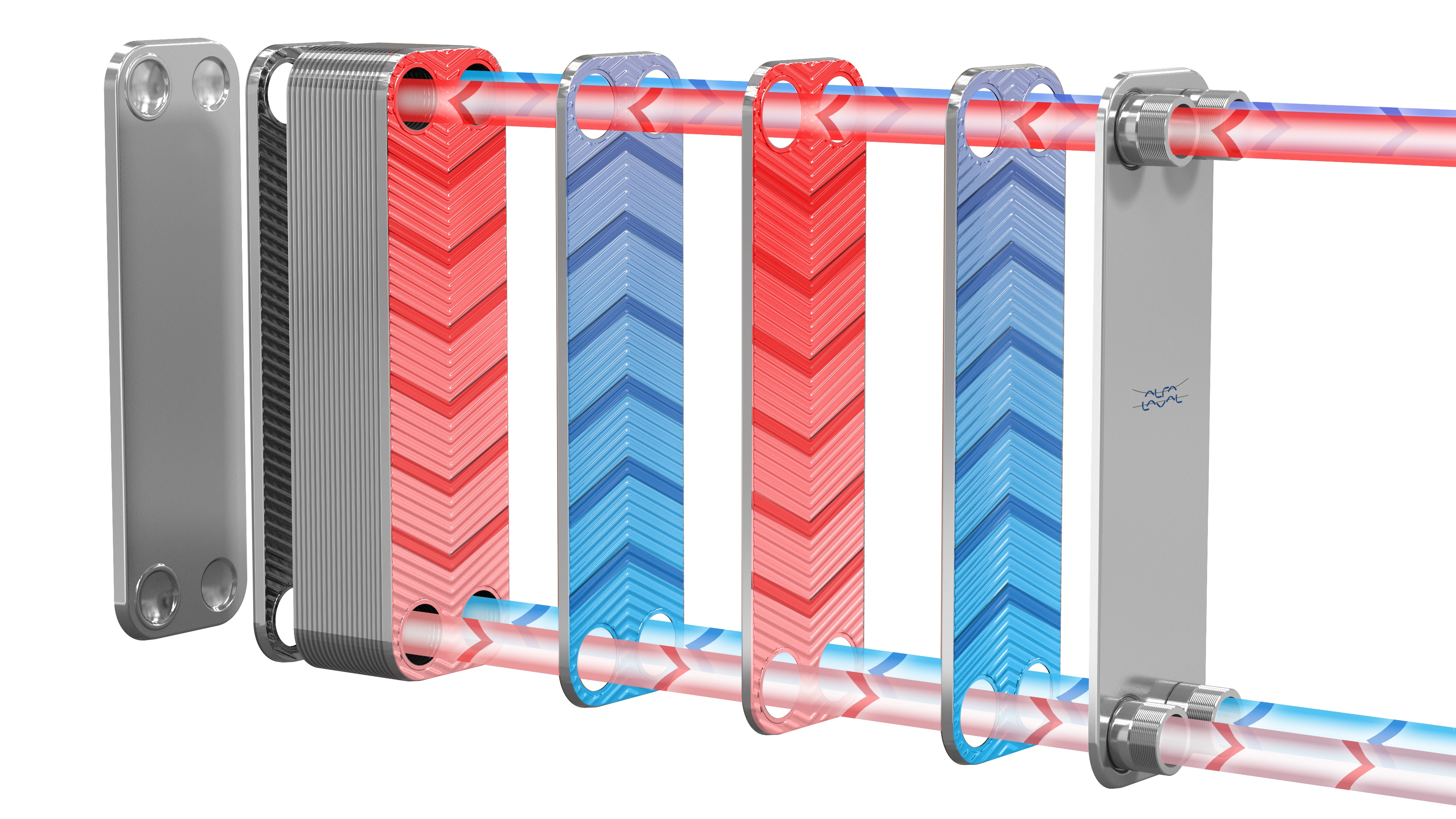

Principio de funcionamiento

Se forman canales para los fluidos entre las placas. Los dos fluidos fluyen en canales alternos en un patrón de flujo en contracorriente para lograr la transferencia de calor más eficiente. La transferencia de energía térmica de un fluido a otro tiene lugar sobre la gran superficie. La ondulación de las placas está especialmente diseñada para inducir la máxima turbulencia y una distribución uniforme de ambos flujos de fluido para hacer que la transferencia de calor sea lo más eficiente posible.

Material

Los intercambiadores de calor de placas adheridas por fusión de Alfa Laval consisten en acero inoxidable sólido de grado AISI 316.

Limpieza

El flujo turbulento en el intercambiador de calor tiene un efecto de autolimpieza. Sin embargo, si la limpieza aún es necesaria, obtenga más información sobre Limpieza en el lugar(Cleaning-in-place).
