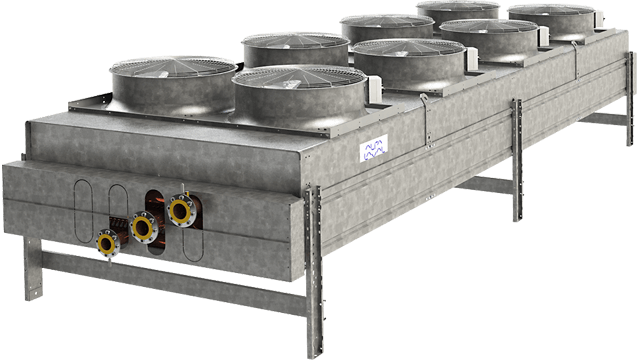

AlfaSolar SR

Air cooled radiators AlfaSolar SR have been designed for heavy industrial cooling applications for cooling of various process liquids. Dual coil models are available for simultaneous cooling of LT/HT engine circuits. Applications include diesel and gas engine cooling, turbine cooling, oil cooling and various other processes (transformers, air compressors, etc.)

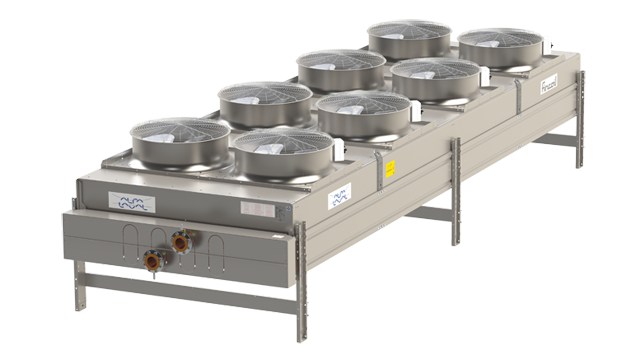

Solar SR 640X360


Standard configuration

  • Finned coil F5
    - Cu-tubes ø 12.7 mm
    - corrugated Al-fins 0.14 mm, no turbulators
    - fin spacing 2.3 mm
  • Two casing widths (SRM=1630 mm, SRD=2400 mm)
  • Flanges PN10/16 according to DIN 2642
  • Direct driven axial fans, suitable for use with frequency converters. When designing a frequency converter system, the general guidelines for allowed cable lengths, dU/dT and/or sinus filters etc. have to be considered.
  • Axial fans in a range of different fan speed executions. Available in two fan diameters: 914 mm (1 to 14 fans) or 1240 mm (1 to 7 fans). All fans have corrosion resistant fan blades and fan guards.
  • Fan motors available for various power supplies. The motors are squirrel-caged motors for outdoor use built to IEC standards and provided with condensing water outlets and shaft seals together with F-class insulation. Protection class IP54/55, except for the condensing water outlets. Motors pre-wired to lockable safety switches.
  • All casing parts are of hot dip galvanized steel plates.
  • Specifically designed for installations with several radiators installed side by side.
  • Adjustable mounting legs ( ~120/420/620 mm)
  • Fitted with header tube protection panels.
  • Manual venting and draining valves.
  • Partitions between fans for regulation of the cooler capacity by means of separate use of the fans.
  • Standard vertical transport position, fixed on a wooden pallet. Suitable for truck transportation or loading into a container. Wooden seaworthy packing on request.


For a full overview of all available options and additional technical specifications please refer to the product leaflet.


  • All liquids that do not corrode copper
  • Capacities: customer specification

Selection tools

AlfaSelect Air

These air heat exchanger products can be configured and selected using the AlfaSelect Air selection tool.
> AlfaSelect Air

Cold Room Calculator

Mobile app for iOS & Android to calculate the expected heat load for your cold room.
Cold Room Calculator

Información adicional sobre el producto

Encuentre manuales, planos eléctricos, planos CAD, imágenes de alta resolución y certificados.

Documentación técnica

Cómo funciona

Los intercambiadores de calor de aire de serpentín aletado de Alfa Laval han sido diseñados para lograr un intercambio optimizado de energía térmica entre el aire y un refrigerante o fluido. El "corazón" de nuestros intercambiadores de calor de aire es la batería con aletas, construida a partir de un circuito de serpentinas de tubos interconectados y aletas para aumentar la superficie de intercambio de calor. Gracias a la combinación de variables clave de diseño (materiales de la batería, geometría de la batería, diseño de la carcasa, tipo de ventilador), las unidades de aire son intercambiadores de calor muy versátiles con una gran variedad de aplicaciones en muchos sectores. Alfa Laval suministra productos de intercambiadores de calor de aire de serpentín aletado para una gran variedad de aplicaciones.

Enfriadores de líquido refrigerados por aire (radiadores/enfriadores secos)

Los intercambiadores de calor de aire pueden utilizarse para enfriar diversos líquidos de proceso. Para esta aplicación, el líquido de proceso caliente fluye a través de los tubos. Este líquido es enfriado por el aire ambiente relativamente frío que es forzado a través del serpentín.
Los intercambiadores de calor de aire para la refrigeración de líquidos de proceso se denominan "radiadores". Los refrigeradores de líquidos refrigerados por aire para aplicaciones de climatización y sistemas de energía total se denominan "refrigeradores secos".
