Aalborg Micro

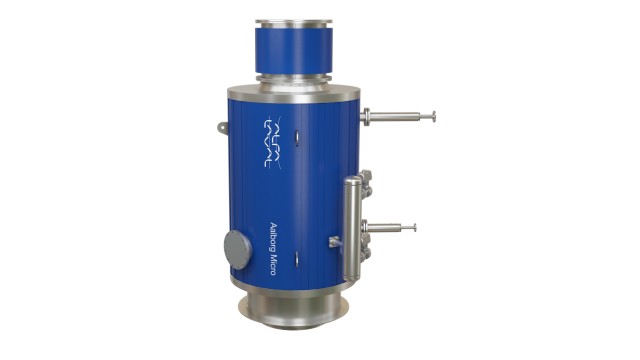

El Aalborg Micro es un intercambiador de calor de gases de escape / generador de vapor compacto, diseñado para la recuperación de calor residual de motores de gas / MDO / HFO y turbinas de gas.

La forma rentable de satisfacer su necesidad de vapor

  • Diseño plug-and-play extremadamente compacto para una fácil adaptación
  • Corto tiempo de amortización con hasta un 25% de ahorro de combustible
  • Menor desgaste y mantenimiento de la caldera de aceite.
  • Tiempo de arranque corto (2 minutos)
  • Bajo volumen de medios e inercia que contribuyen a un alto tiempo de actividad

Reduzca el consumo de combustible, garantice la redundancia y optimice su planta de vapor. Deje que el calor residual cubra su necesidad de vapor y prepare su embarcación para el futuro para la regulación 2020 y más allá.

Como intercambiador de calor, el Micro Aalborg ofrece una amplia gama de oportunidades, debido a que se pueden usar medios como: agua, TEG, TFO. Además, el Aalborg Micro se puede utilizar como generador de vapor.

Se trata de una unidad cilíndrica con un regulador integrado en el centro que permite regular hasta el 80% de los gases de escape y evitar el contacto con la superficie de calentamiento.

La superficie de calentamiento se puede limpiar fácilmente mediante anillos sopladores de hollín opcionales utilizando aire comprimido / vapor / agua, y / o mediante un proceso de pirólisis en modo de funcionamiento en seco.

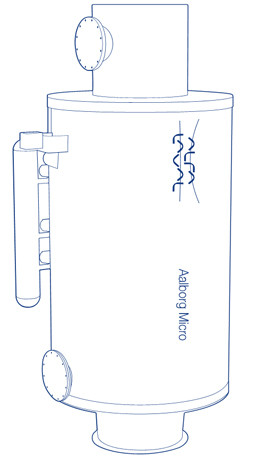

Vertical and horizontal design

Diseño Horizontal y Vertical

El Aalborg Micro es una solución que cambia el juego con un tremendo potencial en ahorro de combustible: pequeño y fácil de instalar. Al recuperar el calor del escape del motor auxiliar, el Micro Aalborg brinda una oportunidad notable para ahorrar combustible y costos de mantenimiento.

Una instalación de modernización típica ahorra suficiente combustible para alcanzar la recuperación de la inversión en 1-2 años, y no solo se ahorra dinero. Las emisiones de CO2 se reducen en alrededor de 900 toneladas anuales.
.

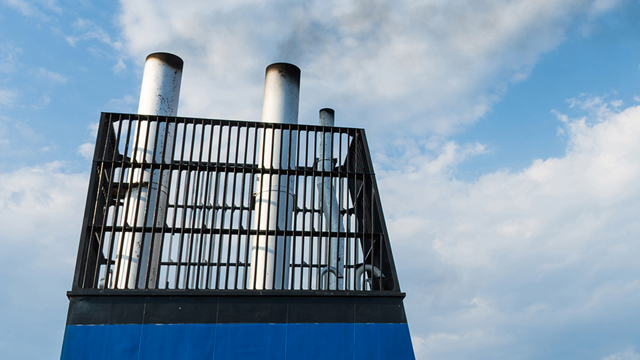

Waste heat stack 460x360.jpg

Aplicación

Sólo una parte de la energía liberada por los motores marinos está relacionada con la propulsión. Una cantidad importante de esta energía escapa como calor, y hace sentido recuperar tanta energía como sea posible.

Esto aplica, no solo para los motores principales, sino también para los motores auxiliares.El vapor producido por el Micro de Aalborg puede respaldar o satisfacer las necesidades de vapor en puerto, pero también puede ser útil para otras funciones.

Para los barcos cuyos motores principales producen gases de escape más fríos, se puede proporcionar el incremento de vapor necesario durante la navegación. Los barcos que utilizan mezclas de combustibles a partir del 2020 y hacia adelante, también pueden requerir vapor adicional, ya que estos combustibles necesitarán ser almacenados a una temperatura ambiente más elevada – inclusive si su temperatura de bombeo es más baja.

.

Steam working principle 460x360.jpg

Principio de funcionamiento

El Aalborg Micro se instala después de los motores auxiliares de la embarcación (o motores principales pequeños). Cuando el gas de escape pasa sobre la superficie de calentamiento de Aalborg Micro, la energía térmica residual en el gas se absorbe para la producción de agua caliente o vapor.

El Aalborg Micro no está diseñado con su propio espacio de vapor. Se utiliza en conexión con una o más calderas de gasoil, que actúan como espacio de vapor / agua. La circulación forzada proporciona al Aalborg Micro agua a la temperatura de saturación de la (s) caldera (s) a gas. Las bombas de circulación están ubicadas entre la (s) caldera (s) a gasoil (o un tambor de vapor separado) y el Micro Aalborg.

En el Micro Aalborg, el calor del gas de escape del motor se transfiere al lado del agua por convección. La mezcla de vapor / agua generada se descarga en el espacio de vapor de la (s) caldera (s) a aceite, donde las partículas de agua más pesadas se separan del vapor.

.

Ejemplos de configuración

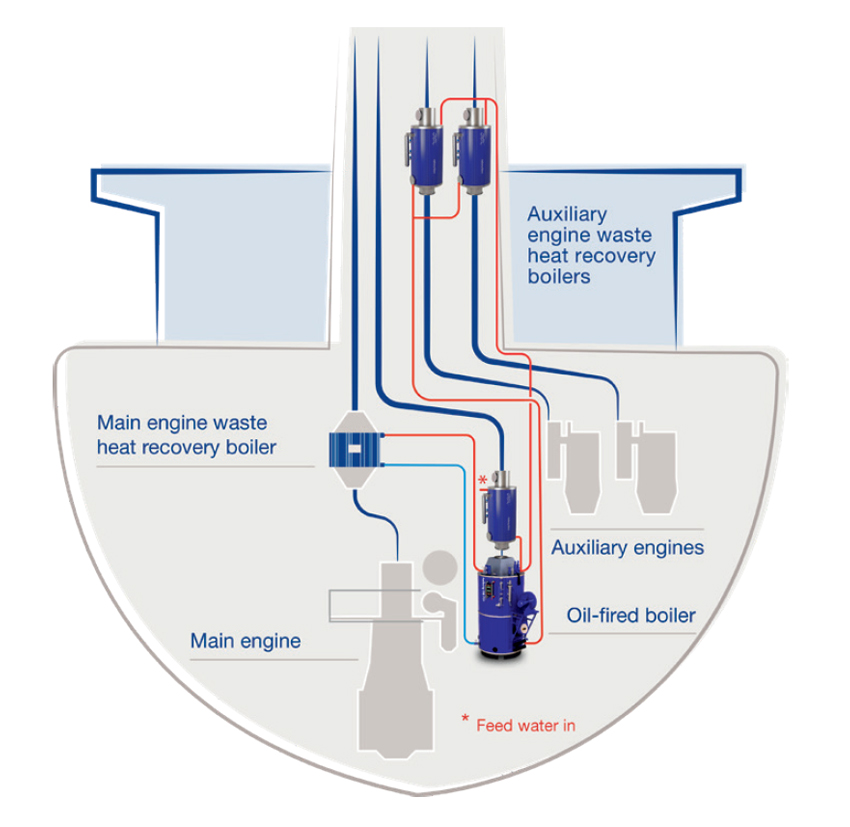

Economizador para la caldera de diésel



Config 2.jpg

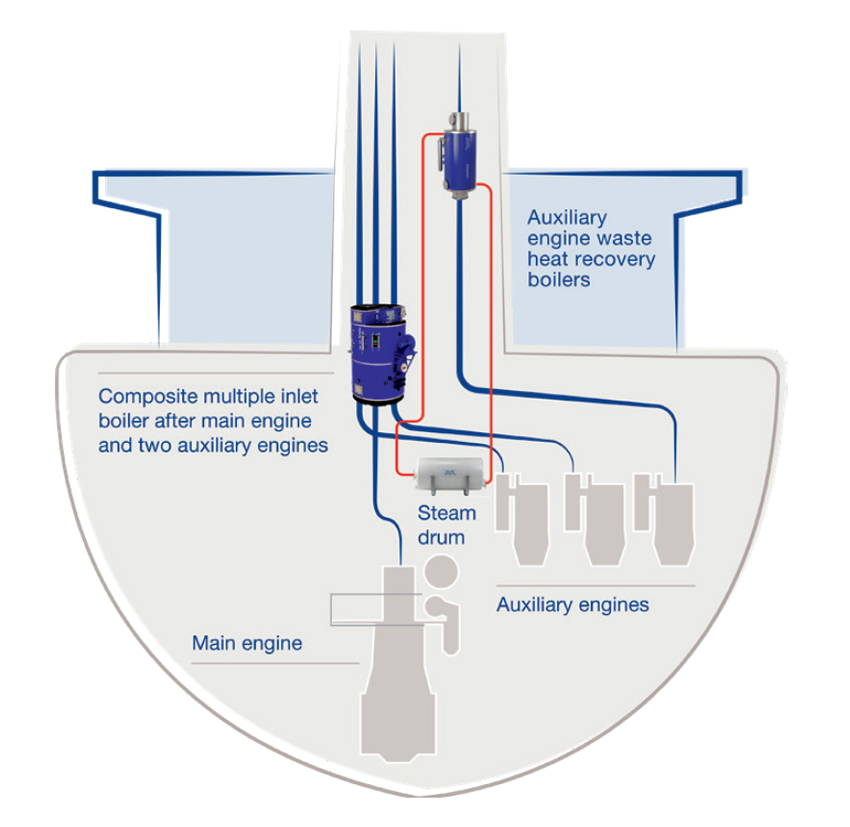

Redundancia total para la planta de vapor existente.



Config 3.jpg

Cómo funciona

Aalborg Micro how it works design
Aalborg Micro viene con una superficie de calentamiento que consiste en una serie de tubos coaxiales colocados en una placa de cubierta cilíndrica vertical u horizontal.
.

Datos técnicos

  • Capacidad: 500 kW hasta 5 MW
  • Peso (incluido aislamiento): 400–3900 kg
  • Diámetro (incluido aislamiento): 950–1870 mm
  • Altura (incl. Aislamiento): 1700–2800 mm
  • Conexiones: soldadas
  • Aislamiento: 150 mm.
  • Encabezado de entrada / salida de medios: DN100
  • Cabezal de entrada / salida de escape: DN450 a DN1000
  • Temperatura máxima de entrada: 535 ° C
  • Temperatura mínima de salida: 130 ° C
  • Pérdida de presión: <4500 Pa
  • Presión máxima: 39 bar (g)

Micro tech.jpg
