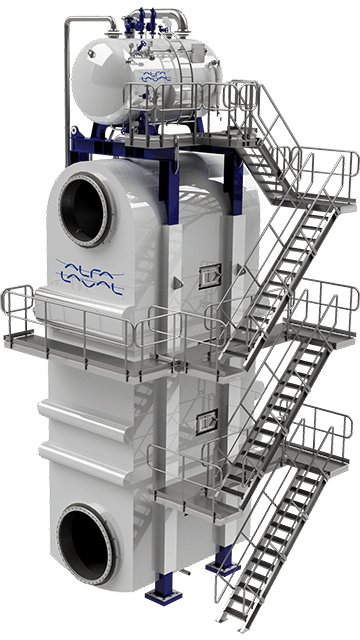

Aalborg AV-6N
Aalborg AV-6N is a robust and highly efficient boiler with gilled water tubes which is designed to improve a plant’s overall efficiency by maximizing exhaust gas heat recovery. It is intended for steam and/or hot water production.
Aalborg AV-6N boiler is constucted to recover heat from diesel engines, gas engines or other sources.
The boiler’s compact and flexible design, which makes it easy to install, also allows cleaning during operation, which minimizes engine shutdowns and increases plant availability.
Natural circulation is used in the standard steam configuration with resulting advantages for reliability, safety and energy efficiency, although traditional forced-circulation models are available if specifically requested.
Designed with extended heating surface, AV-6N is compact and cost-effective. The possibility of cleaning during operation minimises the need for engine shutdowns and increases the overall plant availability.
Customer benefits with AV-6N
-
Proven design based on hundreds of operating references
-
High efficiency; less CO2 emission
-
Natural circulation; high availability, low operational and maintenance costs
-
Vibration resistant
-
Easy to clean
-
Compact heating surface, optimisable for different applications
-
Small footprint and lightweight
-
Small water volume inside the boiler allows it to respond quickly to load changes
-
Freedom of scope; shop-assembled, or with maximised scope for local outsourcing (e.g., insulations, platforms, inter-connecting pipes, pre-installation of components etc.)
-
Standardised cost-effective supply concept with short delivery time
- Tailor-made for specific requirements
Datos de diseño
- Potencia del motor: Sin límite, dependiendo del motor
- Tipo de combustible del motor: Aceite ligero, biocombustible líquido, fuelóleo pesado, gas natural
- Caudal típico de gases de escape: 5-60 kg/s
- Temperatura de los gases de escape: Estándar hasta 610 ºC
- Presión de vapor/agua de funcionamiento: Normalmente 5-30 bar(g), máx. 65 bar(g)
- Temperatura del vapor/agua: Estándar hasta 450 ºC
- Circulación natural de serie, forzada bajo pedido especial
- Punto de pinzamiento: Normalmente 10-20 ºC (mín. 5 ºC, limitado únicamente por la viabilidad)
Cómo funciona
Construcción única de la caldera
Una disposición de soporte única sin placas finales, mejorada mediante análisis informatizados, garantiza una estructura de la caldera libre de vibraciones y tensiones térmicas que soporta incluso las condiciones de funcionamiento más exigentes de las aplicaciones de recuperación de calor basadas en motores.
Circulación natural fiable
Como estándar para aplicaciones de vapor, Alfa Laval Aalborg ofrece soluciones de circulación natural fiables sin necesidad de bombas de circulación, lo que proporciona las siguientes ventajas:
- Fiabilidad
- Riesgo minimizado de incendios por hollín
- Menor consumo de energía
- Rentabilidad
- Rápida instalación in situ
- Menos trabajos de cimentación y reducción al mínimo de las tuberías y el cableado
- Ocupa poco espacio
También hay disponibles calderas convencionales de circulación forzada.
Fácil de limpiar
La disposición de los tubos de la superficie de calentamiento de la Aalborg AV-6N garantiza un fácil mantenimiento y servicio. Las calderas Aalborg AV-6N se pueden limpiar durante el funcionamiento, lo que reduce la necesidad de parar el motor. Además de los sopladores de hollín de vapor de alta eficiencia estándar, también se puede aplicar uno de tipo aire.
Calefacción por agua caliente gratuita
La caldera de gases de escape Aalborg AV-6H es una caldera de tubos de agua para la recuperación de calor, normalmente después de un motor de gas. La caldera tiene una disposición horizontal y se presenta en un módulo compacto montado en taller. Es fácil y rápida de instalar y permite un acceso máximo para un mantenimiento y un servicio cómodos.
- Diseño de contraflujo de alta eficiencia para el calentamiento de agua caliente
- Diseño probado para garantizar una limpieza eficaz y rápida de los residuos de aceite lubricante condensado (en aplicaciones con motores de gas)
- Diseño compacto y flexible con zona de servicio integrada transitable
- Bajo peso operativo
- Bolsas de gas minimizadas
