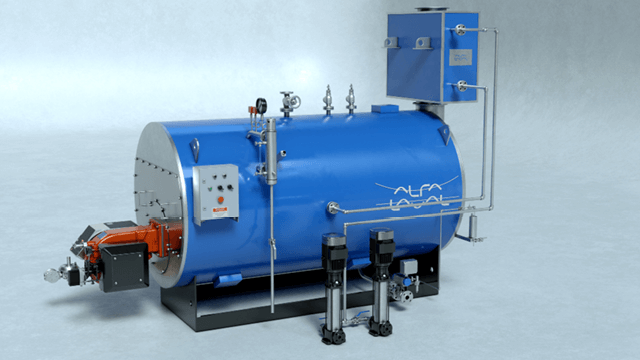

Aalborg Mini 3-pasos

La mini caldera Aalborg 3-Pass es una caldera industrial de gas, LFO o combustible dual con una capacidad de vapor de 0.5-2.5 ton / hora y una presión de diseño de hasta 21 barg

Aalborg Mini 3-Pass工业锅炉-Aalborg Mini 3-Pass Industrial Boiler

Con una capacidad de 0.35-1.90 MW, el Aalborg 3-Pass Mini se puede utilizar en aplicaciones de agua caliente. Esta caldera muy compacta viene como una unidad completa montada en patín, lista para ser instalada. Diseñada y optimizada con todas las técnicas de Alfa Laval y las competencias innovadoras en cada detalle, de adentro hacia afuera

Partes de Presión

Las superficies de calentamiento están dispuestas simétricamente con el horno en la línea central de la caldera para asegurar la circulación óptima del agua. La cámara de inversión se enfría con agua para reducir al mínimo el refractario y garantizar una reducción de ruido óptima. La parte de presión se basa en conceptos de diseño y producción bien documentados.
Las piezas se fabrican cuidadosamente en materiales seleccionados con acero de alta resistencia. La mini caldera Aalborg 3-Pass está diseñada de acuerdo con la norma EN 12953 o ASME. I standars  y un sistema / control de seguridad que incorpora:

  • Sistema de gestión de quemadores con control de carga y secuencia con bloqueo de secuencia / seguridad de arranque y control de carga.
  • Control de nivel de agua y seguridad.
  • Arrancador de motor

Quemador

El Aalborg 3-Pass Mini viene con un quemador monobloque que puede usarse para gas y LFO o una combinación de este (combustible dual).

Fácil Instalación

La caldera está montada en un patín, lista para enchufar. Se suministra con quemador, panel de control, accesorios y cables ya montados

Diseño Compacto

Su pequeña huella hace que sea fácil de instalar.

Mantenimiento sencillo y fácil inspección

Todas las conexiones / válvulas de la caldera y las puertas de inspección están ubicadas de tal manera que permiten fácilmente el acceso para el funcionamiento y el mantenimiento.

Fácil de limpiar

Los tubos de humo son rápidos y fáciles de limpiar gracias al bajo número de tubos en espiral.
Evaporación uniforme y de alta calidad. La caldera está diseñada con un dibujo simétrico, estable y
evaporación uniforme y espacio de vapor adecuado que garantiza una alta calidad de vapor saturado,
Combustión mejorada, el diseño del horno junto con el quemador garantiza una
Combustión eficiente y bajas emisiones atmosféricas.

Accesorios

El Aalborg 3-Pass Mini viene con una parte de presión con aislamiento, quemador monobloque, bomba de alimentación de agua, control de encendido / apagado / nivel de agua, salida de vapor, purga y válvulas de seguridad, así como panel de control de serie. Como extras opcionales, es posible que se le suministre una bomba de agua de alimentación de reserva, válvulas de purga automáticas, refrigerador de muestras, pila, tanque de agua de alimentación, tanque de purga, sistema de dosificación de productos químicos y equipos de tratamiento de agua de alimentación.

Beneficios

  • Caldera de alta eficiencia.
  • Dibujo simétrico, con evaporación estable y uniforme.
  • Espacio de vapor adecuado: alta calidad de vapor
  • Diseño de bajo estrés: mayor vida útil
  • Tubos espirales - alto coeficiente de transferencia de calor
  • Tubos en espiral: huella pequeña y fácil limpieza
  • Bajas emisiones
  • Basado en detalles de diseño  probados y conocidos de Aalborg 3-pass
  • Fácil mantenimiento e inspección.
  • Aislamiento térmico de alta eficiencia

Volúmen de suministro

  • Parte de presión con aislamiento
  • Quemador monobloque - gas, aceite ligero o gas / aceite ligero
  • Sistema de agua de alimentación (una bomba)
  • Control de nivel de agua de encendido y apagado
  • Salida de vapor, purga y válvulas de seguridad.
  • Panel de control
  • Puesta en marcha / Commisioning
  • OPCIONALES:
  • Bomba de agua de alimentación en espera
  • Válvulas automáticas de purga
  • Refrigerador de muestras
  • Tanque de agua de alimentación
  • Sistema de dosificación química
  • Tratamiento de agua de alimentación

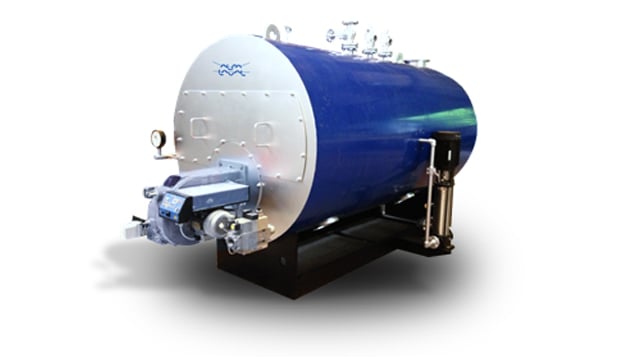

Aalborg 3 pass mini photo 640x360 large

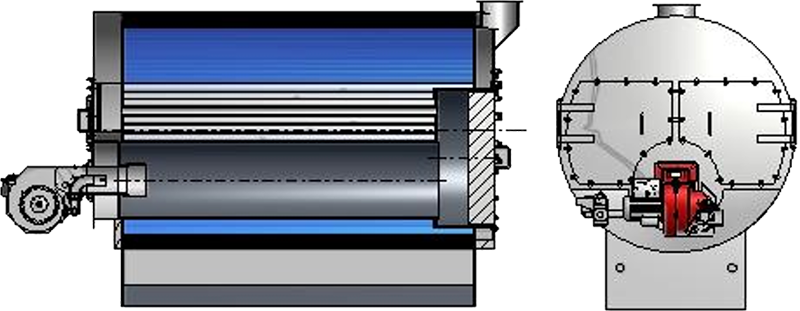

Cómo funciona

Aalborg 3 Pass Mini how it works
  • Aislamiento térmico de bajo peso y alta eficiencia en fibra cerámica con recubrimiento antiabrasivo
  • Aislamiento térmico sin soportes de acero. Menos conducción de calefacción y mejor eficiencia de aislamiento
  • Cubierta ligera, fácil mantenimiento e inspección.
  • Quemador monobloque
  • Placas de tubo y soportes en un pie
