MEP: evaporador de placas multiefecto

El evaporador Alfa Laval Multi-Effect Plate (MEP) se utiliza, entre otros lugares, en cruceros y en plantas de energía diesel para producir agua dulce de la más alta calidad con los costos totales de producción más bajos posibles.

MEP - 多效板式蒸发器-Multi-effect plate evaporator

Applicación

El suministro de agua dulce de alta calidad para satisfacer las demandas a bordo de las flotas del mundo y en las plantas de energía diesel es un desafío que debe abordarse para apoyar el desarrollo sostenible. Para satisfacer la creciente demanda de agua potable y técnica, es importante poder ofrecer tecnologías de desalinización económicas y eficientes.

Sistema MEP de Alfa Laval

El sistema Alfa Laval MEP es un destilador de agua dulce fácil de usar que utiliza agua de mar para producir un destilado de la más alta calidad con una conductividad de menos de 20 μS / cm al menor costo total de producción posible.

Económico y altamente eficiente, el MEP emplea efectos combinados de evaporador / condensador tipo placa para producir agua dulce utilizando el calor residual disponible del agua caliente o vapor a baja presión, o una combinación de ambos. El evaporador MEP automático autónomo está diseñado con una eficiencia térmica muy alta para altas tasas de producción utilizando muy poco calor residual. Además, el consumo de energía eléctrica se mantiene al mínimo mediante el uso de una configuración de bomba optimizada y la aplicación de un motor controlado por frecuencia en la bomba de agua de mar.

Con su diseño modular, este evaporador MEP altamente confiable es fácil de configurar para los requisitos de cualquier buque, planta de energía diesel. La operación sencilla y el control automatizado brindan el máximo tiempo de actividad a un menor costo en comparación con tecnologías como la ósmosis inversa (RO) y el flash de múltiples etapas (MSF). Su diseño liviano que ahorra espacio ocupa menos espacio en el piso al tiempo que ofrece una eficiencia térmica mucho mayor en relación con su volumen y peso en comparación con otros evaporadores.

Esto permite la producción de volúmenes de agua dulce mucho mayores que otras tecnologías de desalinización. El sistema MEP ofrece el menor consumo posible tanto de energía eléctrica como de productos químicos. El consumo de energía eléctrica de la unidad de desalinización de cuatro efectos MEP-4-750, por ejemplo, es inferior a 2,5 kWh / m³. Además, el MEP no requiere circulación de salmuera ni ninguna inyección antiespumante, y su consumo total de productos químicos antiincrustantes es menor que el de los flashes tradicionales de varias etapas.

Características y beneficios

  • Alta fiabilidad
  • Alta eficiencia
  • Costos totales de producción de agua más bajos
  • Eficiencia energética
  • Impacto ambiental mínimo
  • Reducción del almacenamiento y el consumo de productos químicos.
  • Mínimo mantenimiento y tiempo de inactividad
  • Acceso completo a las superficies calefactoras
  • Funcionamiento sencillo y automatizado

Cómo funciona

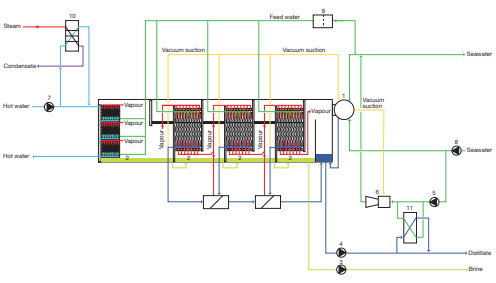

El proceso de desalación de Alfa Laval MEP consta de una serie de cámaras de evaporación y condensación conocidas como efectos (2). Cada efecto está equipado con superficies de transferencia de calor basadas en placas patentadas de Alfa Laval. En los canales de placas de un efecto, el agua de mar de un lado se calienta y se evapora parcialmente para destilar vapor, que se utiliza en el siguiente efecto; por otro lado, el vapor destilado del efecto anterior se condensa, renunciando a su calor latente, en destilado puro.

Al mantener una diferencia de presión parcial entre los efectos, el proceso puede producir la máxima eficiencia a partir de las fuentes de energía térmica de bajo grado disponibles. El rendimiento y el costo de capital del sistema son proporcionales al número de efectos contenidos en una unidad.

El agua de mar se bombea al sistema a través de una bomba de agua de mar (8) a un condensador (1). Aquí, el agua de mar actúa como refrigerante, eliminando el calor suministrado al sistema y manteniendo así el equilibrio energético adecuado. En el condensador, el vapor producido en el último efecto se condensa en destilado puro.

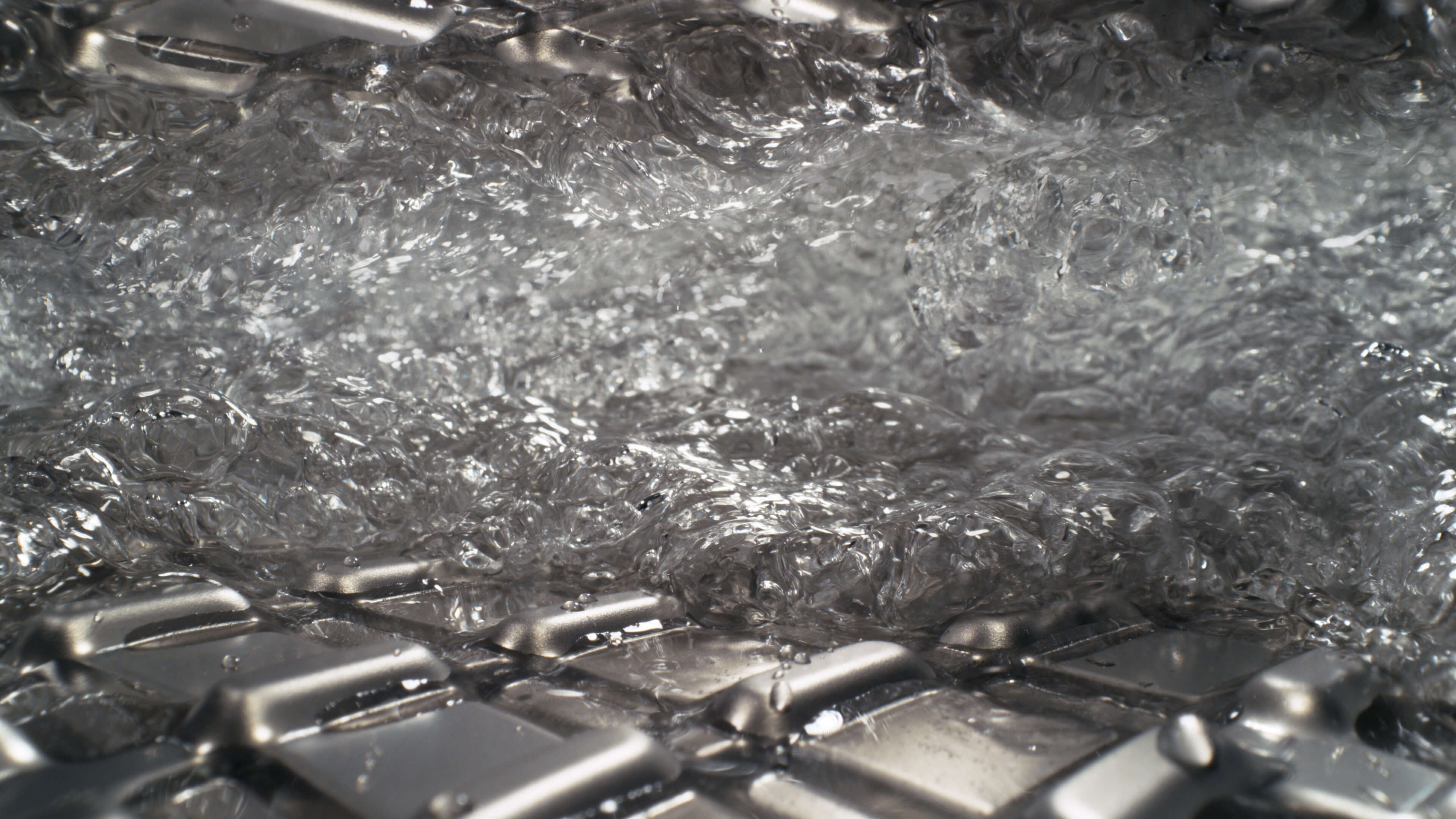

A medida que se condensa el vapor de destilado, el calor se transfiere al agua de mar. La bomba de agua de mar (8) también transporta agua de mar precalentada aguas abajo del condensador a los diversos efectos (2) de la unidad de evaporación. El agua de mar se dirige hacia el lado de evaporación de la pila de placas, creando una película delgada uniforme y controlada en la placa. Para minimizar las incrustaciones, el diseño especial de las superficies de las placas asegura un flujo uniforme sin áreas secas. En el lado de evaporación de la pila de placas, el agua de mar se evapora parcialmente por el calor del lado de condensación de la pila de placas. El vapor así producido se hace pasar a través de un dispositivo antivaho para separar la sal de las gotas de agua antes de que el vapor entre en el lado de condensación de las placas intercambiadoras de calor posteriores. Aquí, el vapor se condensa en agua destilada mientras transfiere su calor latente a través de las placas hacia el lado de evaporación.

El proceso se repite en todos los efectos. Finalmente, se extrae el destilado y la salmuera del último efecto. La evaporación tiene lugar en condiciones subatmosféricas y las condiciones de vacío son creadas y mantenidas por un sistema de ventilación. El sistema de ventilación es un eyector impulsado por agua (5 y 6), como se muestra en el diagrama de flujo.

El sistema de ventilación elimina el aire de la planta en el arranque y extrae los gases no condensables durante la operación de la planta.

Alfa Laval MEP en breve

  • Coste de producción de agua reducido
  • Tecnología de control de vanguardia y fácil de usar
  • Arranque rápido y respuesta rápida a cambios de carga
  • Placas de titanio resistentes a la corrosión
  • Diseño de placa patentado y proceso de película delgada para una alta eficiencia térmica
  • Construcción única que permite el acceso directo a las superficies de calefacción
  • Vaso evaporador de acero AISI 316L
  • Alta pureza y salinidad del destilado de 5 a 10 ppm (10 a 20 μS / cm)
  • Rango de capacidad: 180-1000 m3 / 24 h por unidad
