Alfa Laval - PureBilge

PureBilge

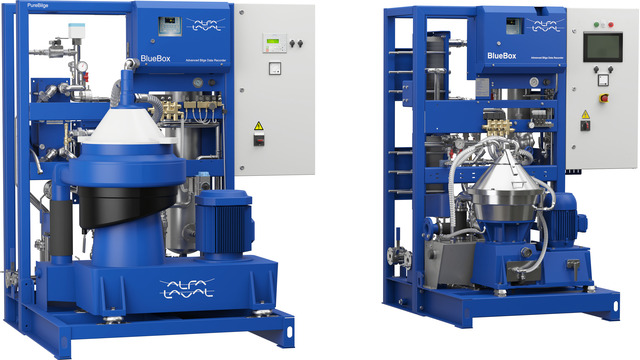

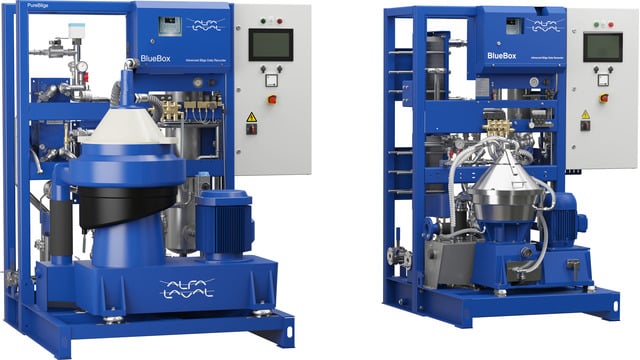

PureBilge es un sistema centrífugo de separación de agua aceitosa totalmente automatizado que limpia agua aceitosa a bordo de embarcaciones en el mar. Al eliminar eficazmente la contaminación por hidrocarburos marinos, hace que el agua aceitosa sea segura para su descarga por la borda.

oil cleaning system

Este confiable sistema centrífugo de separación de agua aceitosa (OWS) de alta velocidad y de una sola etapa limpia eficazmente grandes volúmenes de agua aceitosa en el mar y en tierra sin el uso de productos químicos, filtros de adsorción o membranas.

Eficiencia de limpieza

PureBilge, un separador de agua aceitosa centrífugo de alta velocidad generalmente logra un contenido de aceite en agua de menos de 5 ppm. El rendimiento ha sido probado en condiciones de funcionamiento reales, que son condiciones mucho más duras que los requisitos de prueba de la OMI. Además, PureBilge no se ve afectado por el oleaje del mar, los choques de petróleo o la alta carga de sólidos.

Rendimiento de Separación Superior

PureBilge cuenta con una entrada de disco XLrator patentada, que acelera suavemente el agua aceitosa a medida que ingresa al recipiente separador. Esto evita la división de las gotas de aceite y la formación de emulsiones adicionales, lo que le da a PureBilge una ventaja sustancial sobre otros sistemas centrífugos de separación de agua aceitosa.

Certificado y rentable

Certificado de acuerdo con las resoluciones de la OMI, MEPC.107 (49) y el documento de la Guardia Costera de los EE. UU. 46 CFR 106.50, PureBilge está diseñado para un funcionamiento no tripulado 24 horas al día, 7 días a la semana.

Certificado de acuerdo con las regulaciones de la OMI, MEPC.107 (49) y el documento de la Guardia Costera de los EE. UU. 46 CFR 106.50, PureBilge está diseñado para un funcionamiento sin personal las 24 horas, los 7 días de la semana.

No se requieren horas hombre para la operación o supervisión. Además, no hay rechazo para bombear a tierra y no es necesario transportar desechos terrestres como elementos filtrantes, elementos de coalescencia, carbón activo o depósitos de floculación. Esto contribuye a reducir los costos operativos.

Fácil de instalar en cualquier sala de máquinas

Diseñado para una instalación plug-and-play, PureBilge es un módulo separador de agua aceitosa compacto y probado en fábrica que es fácil de instalar en cualquier sala de máquinas. El funcionamiento continuo significa que no hay necesidad de grandes tanques de retención de agua aceitosa, lo que libera espacio y aumenta la capacidad de carga útil.

Supervisión y control totalmente automatizados

El nuevo controlador de procesos EPC 60 Bilge es un controlador de procesos Alfa Laval basado en computadora y fácil de operar. Facilita la supervisión y el control avanzados y totalmente automatizados de las funciones de PureBilge al mostrar en texto claro los parámetros del proceso, las alarmas y otros datos.

Opciones de PureBilge

El separador de agua aceitosa PureBilge incluye una amplia gama de opciones que simplifican aún más la instalación y el mantenimiento. Elija el equipo opcional que se adapte a sus necesidades y a las condiciones existentes a bordo:

  • Certificado de 5 ppm
  • Recuperación de calor
  • Caja de seguridad
  • Medidor de corriente
  • Kit de eliminación de lodos
  • Unidad CIP
  • Unidad de dosificación de productos químicos
  • Filtro autolimpiante automático
  • Control remoto

PureBilge separation capacities

PureBilge está disponible en dos versiones estándar:

  • PureBilge 2515: 2 500 l/h, 15 ppm
  • PureBilge 2505: 2 500 l/h, 5 ppm
  • PureBilge 5015: 5 000 l/h, 15 ppm
  • PureBilge 5005: 5 000 l/h, 5 ppm

Cómo funciona

El separador de agua aceitosa PureBilge es un sistema todo en uno completamente automático con una etapa de bombeo, una etapa de precalentamiento y una etapa de separación centrífuga, con control y supervisión completos del proceso. Comprende un separador de alta velocidad BWPX 307, un gabinete de control que aloja un controlador de proceso de sentina EPC 60, una válvula y una rejilla de tuberías y un módulo de bomba de alimentación.

Principio de Operación

Una bomba de alimentación con control de transmisión de frecuencia variable dirige el agua aceitosa al sistema PureBilge desde el tanque de sedimentación de agua aceitosa o su equivalente.

Después de pasar por un colador que atrapa las partículas grandes presentes en la alimentación, el fluido pasa por un intercambiador de calor que eleva su temperatura al nivel requerido para una eficiencia de separación óptima (generalmente 60-70ºC).

Una válvula de cambio de tres vías dirige el fluido a la etapa de separación si todas las condiciones del proceso, como la temperatura de alimentación, la presión de alimentación y la velocidad del separador, caen dentro de los valores de proceso preestablecidos. Si no se cumple alguna condición del proceso, la válvula recircula el fluido de regreso al tanque de sedimentación de agua aceitosa.

El dispositivo de entrada de flujo laminar patentado XLrator acelera suavemente el agua aceitosa en el recipiente del separador con un mínimo de cizallamiento y formación de espuma. Esto mejora en gran medida la eficiencia de la separación al evitar la división de gotas de aceite y la formación adicional de emulsiones. Esta es la clave del rendimiento superior de PureBilge, en comparación con otros sistemas basados ​​en separación centrífuga.

PureBilge XLrator

El separador centrífugo de pila de discos PureBilge gira con una fuerza gravitacional de 6.000 G generada a 8.000 rpm. El aceite y las emulsiones se separan del agua aceitosa y se descargan continuamente a través de la salida de aceite. Los sólidos que se acumulan en la periferia del tazón del separador se descargan intermitentemente a intervalos preestablecidos y se dirigen a un tanque de recolección de lodos o aceite usado.

Una bomba de agua incorporada, o un disco de reducción, descarga continuamente agua aceitosa separada a través de la salida de agua limpia. El destino del agua aceitosa separada depende de su contenido de aceite, que se controla continuamente en un punto de muestreo isocinético mediante un monitor de aceite en agua. Si el contenido de aceite está por debajo del límite de alarma preestablecido, que se puede configurar de cero a 15 ppm, el agua aceitosa separada se puede bombear directamente por la borda o en un tanque de retención de agua aceitosa "limpia" para su posterior descarga. Si el contenido de aceite excede el límite de ppm, el efluente se devuelve para su reprocesamiento.
