OFX
El sistema de centrífuga de pila de discos Alfa Laval OFX 20 está especialmente diseñado para proporcionar a la industria petrolera una forma altamente eficiente de eliminar el agua y los sólidos del crudo pesado.
El interés por explotar las reservas de crudo pesado se está acelerando en todo el mundo. Sin embargo, procesar tal crudo para que cumpla con las especificaciones de la tubería ha sido tradicionalmente un proceso costoso y lento que presenta recipientes estáticos extremadamente grandes y el uso de mucho calor y desemulsionantes químicos.
El sistema de centrífuga de pila de discos Alfa Laval OFX 20 está diseñado para proporcionar una forma rápida y altamente eficiente de eliminar el agua y los sólidos del crudo pesado a fin de entregar aceite consistente con especificaciones de refinería aguas abajo. Lograr dicha separación utilizando fuerza centrífuga en lugar de energía térmica proporciona beneficios clave en términos de perfil ambiental y emisiones de CO2. Eliminar tanta agua como sea posible antes de transportar el petróleo también allana el camino para ahorros logísticos sustanciales.

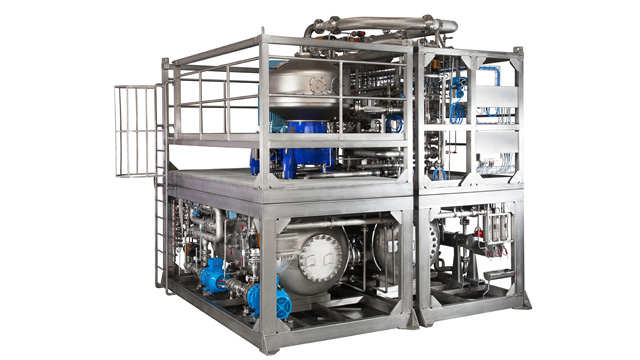

Esta instalación modular completamente funcional se entrega en un patín marino completo con todo el equipo, tuberías, instrumentos, válvulas y controles necesarios. Esta innovadora solución es igualmente eficaz para instalaciones tanto en tierra como en alta mar, incluidas las plataformas de perforación y los FPSO. Sin embargo, el diseño de alto rendimiento y ahorro de espacio del sistema Alfa Laval OFX 20 proporciona beneficios particulares para las instalaciones en alta mar, donde el espacio y el peso son primordiales.
La configuración de diseño presenta solo un mínimo de componentes, así como un uso extensivo de materiales resistentes a la abrasión. Esto ayuda a minimizar el tiempo de inactividad, así como a reducir en gran medida los requisitos de inventario y los costos de mantenimiento.
El sistema de centrífuga OX20 puede procesar un amplio espectro de tipos de petróleo crudo (con especificaciones de hasta 11.5 API), así como variaciones considerables en la composición. Los sistemas OX20 se pueden configurar para cumplir con las especificaciones de Zona 1 / Clase 1 Div 1 y también con las regulaciones ATEX Zona 1 y 2. También está disponible un kit de conversión para que el mismo equipo también se pueda usar para eliminar aceite y sólidos del agua contaminada, asegurando que se pueda descargar de manera responsable.
Cómo funciona
Centrifugar en el centro
La instalación de OFX20 se construye alrededor de una centrífuga de pila de discos, que consiste en un recipiente que gira sobre un eje vertical, con una pila de discos cónicos en el centro. Al girar este recipiente a alta velocidad se crea una fuerza centrífuga controlable que presiona las partículas sólidas y el agua, que son más densas, hacia afuera, hacia la pared del recipiente, donde se acumulan y se pueden descargar por separado.
OPTIFLOW evita el cizallamiento, la formación de gotas, la formación de espuma y la emulsificación
El petróleo crudo se introduce en el recipiente giratorio a través de una entrada de disco OPTIFLOW patentada, que acelera suavemente el líquido al tiempo que evita el cizallamiento, la división de gotas, la formación de espuma y la formación de emulsiones adicionales. También ayuda a garantizar que quede menos gas atrapado en el flujo.
Las partículas sólidas y el agua presentes en el aceite se separan hacia afuera a lo largo de los discos, moviéndose hacia la periferia del recipiente como resultado de la fuerza centrífuga. El diseño de la pila de discos hace que las fases de agua y sólidos se separen de la fase de aceite en un flujo a contracorriente, lo que permite eliminar incluso las partículas y las gotas de agua más pequeñas.
El diseño de la boquilla permite una descarga continua
El aceite purificado se mueve hacia el centro del recipiente y sale a través de un disco pelador hacia el tubo de salida de aceite. Boquillas especialmente diseñadas permiten la descarga continua de los sólidos extraídos del crudo. También se recupera algo de energía, debido a la dirección tangencial de la boquilla de pulverización, lo que reduce el consumo de energía. Luego, la descarga se enjuaga a través de la salida de agua de la boquilla en la carcasa del recipiente.
Control automático de la alimentación y el caudal
Un sistema OPTIPHASER patentado controla la interfaz agua-aceite durante el procesamiento compensando automáticamente los cambios en la tasa de flujo y la composición de la alimentación. Esto se hace equilibrando la alimentación con suficiente agua tampón para asegurar la separación más eficiente, y hace posible aceptar cualquier contenido de aceite de 0 a 100% en la alimentación, desde cero hasta una tasa de alimentación completa (25.000 bpd / 170 m3 / h).
