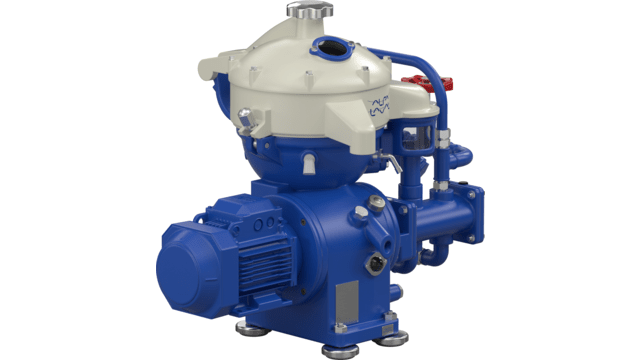

MAB

Purificación o clarificación de aceites minerales utilizados en instalaciones marinas y centrales eléctricas (combustibles y aceites lubricantes).

centrifugal separator

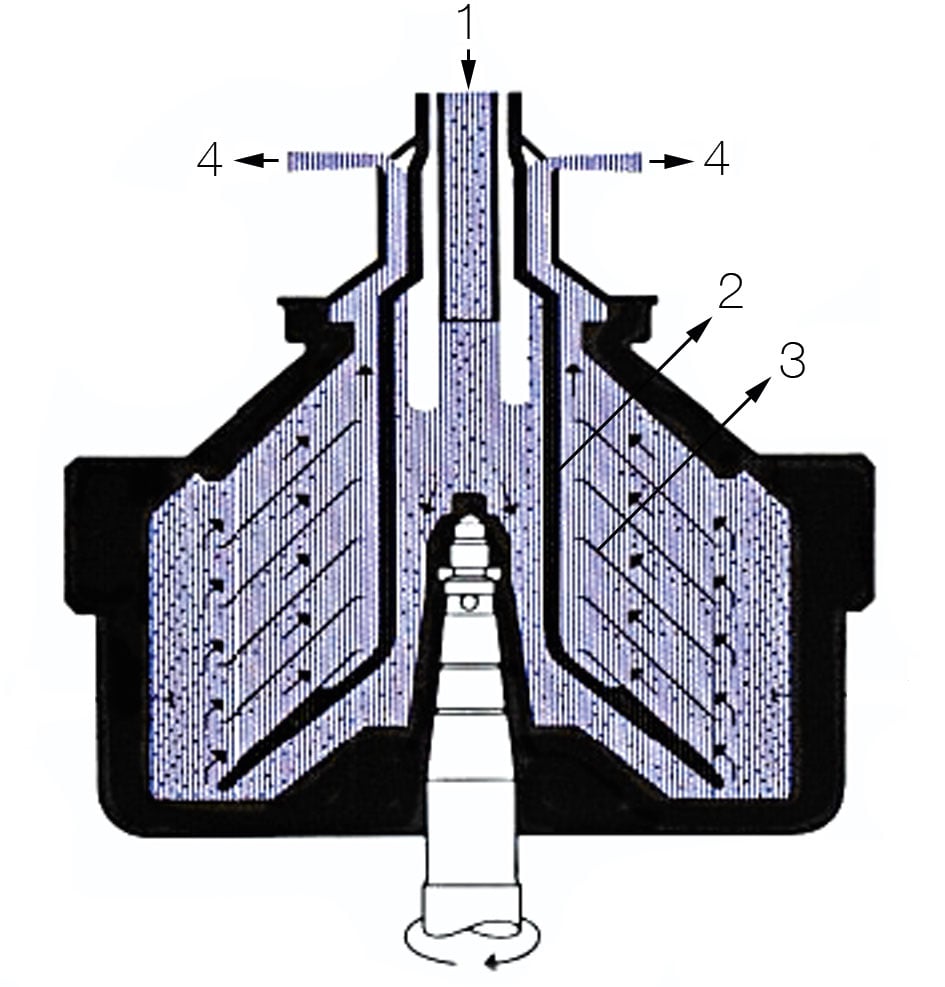

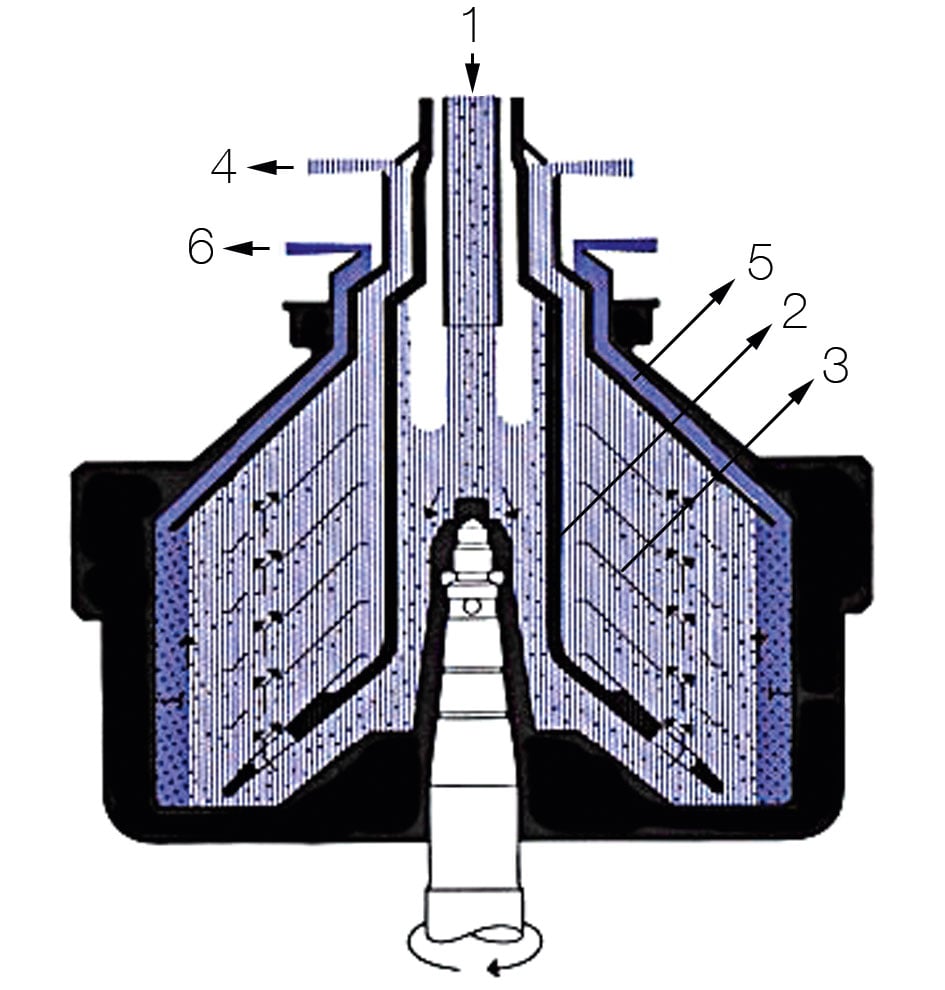

La separación se lleva a cabo en un recipiente de retención de sólidos que puede disponerse para clarificación o purificación. En ambos casos, el aceite contaminado se introduce en el separador a través del centro y se separa mediante fuerza centrífuga en sus diversas fases, siendo la fase más pesada (lodos y agua) forzada hacia el exterior hacia la periferia del recipiente. La acumulación de lodos se elimina periódicamente del recipiente a mano.

Instalación

El aceite se bombea, calienta y separa como se muestra en la figura. Un sello de líquido en el recipiente del separador evita que el aceite se escape por la salida de agua. Si este sello se rompe, se activa un dispositivo de alarma. Con salas de máquinas no tripuladas, el
las señales se transmiten a una unidad de control remoto. Cuando se rompe el sello, la válvula de tres vías cierra la alimentación de aceite y el aceite se recircula hasta que se corrige la falla.

Equipamiento básico

  • Dispositivo de entrada de aceite sucio.
  • Limpiar el dispositivo de salida de aceite con la mirilla.
  • Caño de salida de agua.
  • Entrada de agua de sello líquido.
  • Juego de discos de gravedad.
  • Partes del clarificador que comprenden collar de descarga, disco superior sin cuello y disco inferior sin orificios.
  • Indicador de revolución.
  • Conjunto de soportes elásticos.
  • Juego de repuestos estándar.
  • Bomba de engranajes incorporada (bomba combinada de alimentación / descarga).

Equipo extra

  • Motor eléctrico.
  • Inicio.
  • Set de herramientas.
  • Conjunto de repuestos adicionales recomendados para un servicio prolongado.

  • Conexiones flexibles.
  • Precalentador.
  • Dispositivo de alarma para sello líquido roto.

Cómo funciona

Diseño estándar

Separador de retención de sólidos compuesto por un bastidor que contiene en su parte inferior un eje de transmisión horizontal con embrague de fricción y freno, tornillo sin fin y un eje de cubeta vertical. El tornillo sin fin se coloca en un baño de aceite.

El cuenco se fija en la parte superior del husillo dentro del espacio formado por la parte superior del marco y el capó del marco que también lleva los sistemas de alimentación y descarga. La cubierta del marco tiene bisagras para facilitar el acceso para limpiar el recipiente que es de pared sólida
tipo de disco.
