BTPX

An outstanding separator system for the biotech and pharmaceutical industries. The Alfa Laval BTPX range bridges the gap between laboratory and commercial production.

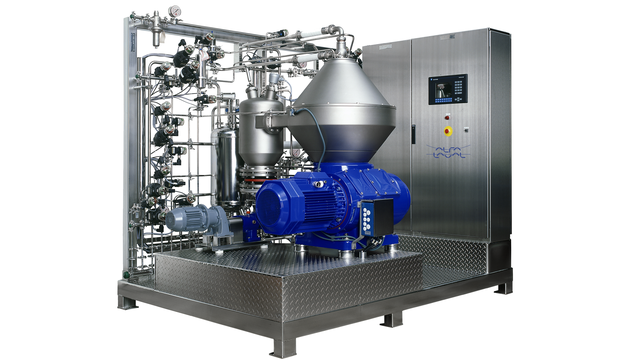

The BTPX is delivered as a fully automatic, plug-in, separation system and can deliver the performance of production machines from pilot to medium scale production.

The BTPX separation system is steam sterilizable and has cleaning-in-place capability. A specially designed seal system provides efficient containment and eliminates the risk of product or environmental contamination.

Cooling jackets surrounding the BTPX centrifuge bowl give efficient temperature control and also contribute to a low noise level. The “dosing ring” solids-ejecting system with fast and distinct discharge action ensures low product losses and drier solids. Flushing nozzles spray the outside of the centrifuge bowl and the inside of the frame hood for maximum hygiene.

Cómo funciona

Cutaway of a BTPX centrifuge bowlLa alimentación se introduce en el recipiente de la centrífuga giratoria (fig. 1) desde la parte superior a través de un tubo de entrada estacionario (1) y se acelera en un distribuidor (2) antes de ingresar a la pila de discos (3). Es entre los discos donde tiene lugar la separación de la fase líquida y la fase de sólidos. La fase líquida se desplaza hacia el centro del recipiente desde donde se bombea bajo presión por medio de un disco de corte integrado (4).

Los sólidos más pesados ​​se recogen en la periferia del recipiente, donde se descargan de manera intermitente a través del ciclón centrífugo. La descarga de sólidos se logra mediante un sistema hidráulico debajo del espacio de separación en el recipiente, que a intervalos preestablecidos hace que el fondo del recipiente deslizante (5) caiga hacia abajo, abriendo los puertos de sólidos (6) en la periferia del recipiente. El recipiente se monta en un eje vertical (7) impulsado por un motor montado horizontalmente, a través de un tornillo sin fin.
