LYNX

La centrífuga decantadora Alfa Laval LYNX es un componente clave en los sistemas de control de sólidos de las plataformas de perforación y otros procesos de petróleo y gas, como la recuperación de barita, el agua aceitosa y el tratamiento de aguas residuales. Está especialmente diseñado para trabajos pesados ​​y alta recuperación en grandes flujos de alimentación.

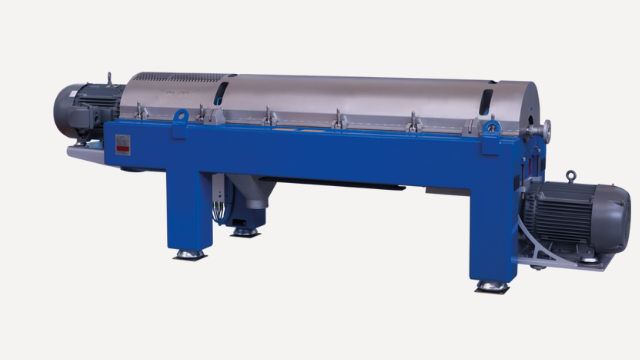

LYNX1000 decanter

Las centrífugas decantadoras de lodo de perforación LYNX de Alfa Laval están diseñadas específicamente para eliminar sólidos no deseados y partículas finas de prácticamente todo tipo de lodo de perforación usado, incluidos los basados ​​en agua / sintéticos y los fluidos de perforación convencionales a base de aceite.

Construida para el procesamiento de trabajo pesado, una instalación LYNX maneja grandes cantidades de sólidos en el flujo de alimentación, además de poder hacer frente a partículas abrasivas gruesas. También elimina de manera eficiente la gran mayoría de partículas finas, hasta tamaños de alrededor de 5 micrones. Los equipos tradicionales no pueden hacer frente a estas partículas, que tienen un impacto grave en la calidad del lodo de perforación debido a su efecto abrasivo. Los decantadores Alfa Laval LYNX se han diseñado para ofrecer la mejor protección contra el desgaste disponible en el mercado.

Una instalación de LYNX puede allanar el camino hacia reducciones drásticas en los costos del lodo de perforación porque se desperdicia menos lodo. Poder eliminar sólidos en forma muy seca también significa menores costos de transporte y eliminación de residuos sólidos. Los ahorros adicionales se derivan de las oportunidades de operación automática sin supervisión y de la vida útil extendida de las instalaciones LYNX debido a su excepcional confiabilidad. Las máquinas han sido diseñadas para reducir el consumo de energía en relación con el flujo del proceso.

Hay módulos opcionales disponibles para adaptar las configuraciones de LYNX a las necesidades específicas que se encuentran en las plataformas de perforación. Estos incluyen tanto módulos completamente automatizados como módulos operados manualmente relativamente simples que juntos brindan soluciones rentables para todos los requisitos de separación de sólidos.

Cómo funciona

La centrífuga decantadora de lodo de perforación Alfa Laval LYNX está construida alrededor de un recipiente cilíndrico delgado con una relación longitud / diámetro relativamente grande y un extremo cónico. Este recipiente gira a velocidades de hasta 3650 rpm (según el modelo), produciendo una fuerza centrífuga de entre 300 y 3574 G. Los otros componentes clave incluyen un motor de transmisión principal, una caja de engranajes de alta resistencia, un motor de transmisión trasera y un panel de control. La caja de cambios de transmisión directa de Alfa Laval asegura el control automático de la velocidad de transporte.

El lodo de perforación líquido se introduce en este recipiente cilíndrico largo, donde la fuerza centrífuga lo presiona hacia afuera para formar una capa, conocida como estanque, alrededor de la pared. El espesor de esta capa está determinado por una serie de vertederos de descarga al final de la sección cilíndrica. El líquido clarificado fluye por estos vertederos con la ayuda de la fuerza centrífuga. Dado que los sólidos en el lodo son más pesados, permanecen enlucidos contra la pared del tazón y son eliminados continuamente por el transportador de tornillo. Luego se transportan hasta la sección cónica (conocida como la playa) donde salen a través de los puertos de descarga en el extremo estrecho. El lodo de perforación limpio sale por el extremo opuesto.
