LabUnit M37/38
Alfa Laval LabUnit M37 / 38 es un sistema de placa y marco totalmente integrado para procesos de membranas de ultrafiltración y microfiltración. El módulo de esta unidad utiliza las mismas placas de soporte y membranas que nuestros módulos de filtración de membrana a gran escala. Esto hace que Alfa Laval LabUnit M37 / 38 sea una herramienta flexible para el desarrollo de procesos, escalado, pruebas de membranas, control de calidad y producción a pequeña escala.
Sistema completamente integrado

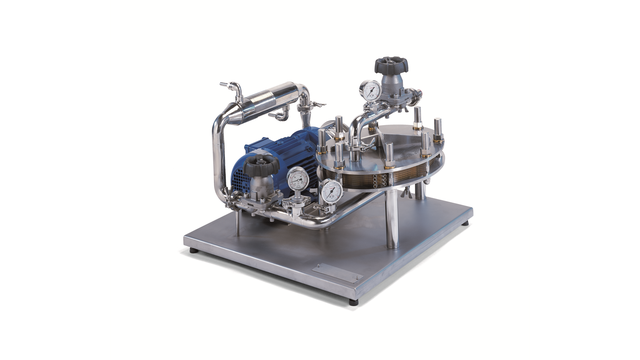

La LabUnit M37 / 38 es un sistema de escritorio totalmente integrado que comprende un módulo Alfa Laval LabStak® M37 / 38, bomba, tuberías, válvulas e instrumentación.
Alfa Laval LabUnit M37 / 38 ofrece la flexibilidad de probar simultáneamente hasta 7 tipos de membranas diferentes. Puede equiparse con la gama completa de membranas de lámina plana Alfa Laval para ultrafiltración y microfiltración.
Opción
Para Alfa Laval LabUnit M37 / 38 ofrecemos juegos de placas con diferentes alturas de canal para optimizar el flujo y la presión:
- Juego de platos M37
Para líquidos de alta viscosidad - Juego de placas M38H
Canal alto, para líquidos de viscosidad media - Juego de platos M38L
Canal bajo, para líquidos de baja viscosidad

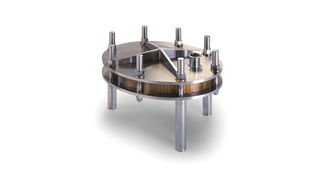

Alfa Laval LabStak® M37/38
El Alfa Laval LabStak® M37 / 38 instalado en el Alfa Laval LabUnit M37 / 38 también está disponible como una unidad de prueba separada para las mismas aplicaciones que el Alfa Laval LabUnit M37 / 38, y con el mismo profesional distintivo.
Beneficios
- sistema totalmente integrado que comprende un Alfa Laval LabStak® M37 o M38 completo con bomba, tuberías, válvulas, intercambiador de calor e instrumentación
- acoplamiento posible a la corriente de derivación de una planta industrial
- patrón de flujo similar al de plantas más grandes para aumentar la confiabilidad
- diferentes opciones de altura de canal disponibles para optimizar el flujo y la presión
- diseño de sistema flexible
- área de membrana flexible entre 0,11 y 1,05 m²
- prueba simultánea de hasta 7 tipos de membranas diferentes
- fácil intercambio de membranas
- alta temperatura de funcionamiento (hasta 80 °)
- volumen interno bajo
- todos los componentes cumplen con las regulaciones de la FDA, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos
Cómo funciona
El Alfa Laval PilotUnit Multi viene como una unidad montada sobre patines e incluye todos los instrumentos necesarios, equipos y tuberías prefabricadas listas para funcionar. Todo lo que necesita es instalar y conectarse a la alimentación del producto, las utilidades y la fuente de alimentación.
El producto ingresa al tanque a través de la válvula de alimentación (con control de nivel). Luego se bombea a la etapa de filtración de membrana donde el sistema ajusta automáticamente la velocidad de la bomba y mantiene la velocidad de flujo cruzado requerida para reducir el ensuciamiento y garantizar la concentración uniforme de su producto.
El operador puede ajustar los controladores desde el sistema de control basado en PLC MemProC® que incluye un sistema de registro de datos para los transmisores de la unidad. Los datos se pueden descargar a un USB.

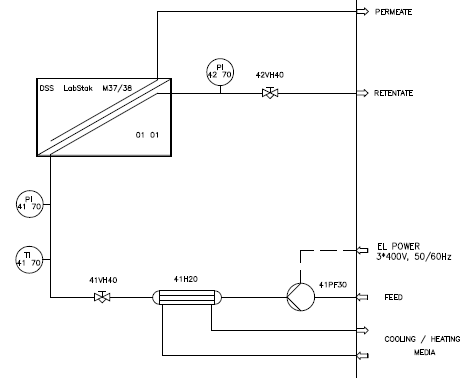

Diagrama de flujo de una instalación típica
