LabUnit M10

Con un área de membrana de solo 336 cm², Alfa Laval LabUnit M10 es la más pequeña y compacta de las plantas de filtración por membrana de flujo cruzado que ofrece Alfa Laval para ultrafiltración y microfiltración. Es un sistema totalmente integrado y una opción popular para fines educativos y trabajos de investigación y desarrollo.

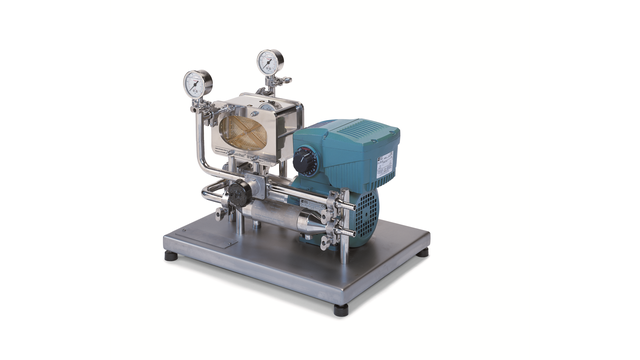

labunit m10 left side 640x360

Sistema totalmente integrado

Alfa Laval LabUnit M10 es una unidad extremadamente versátil, pero fácil de usar, para el desarrollo y optimización de procesos, escalado y con fines de capacitación. La flexibilidad para instalar y probar dos membranas diferentes simultáneamente lo convierte en una herramienta eficiente para la selección inicial de membranas.

Alfa Laval LabUnit M10 se puede utilizar con la gama completa de membranas de hoja plana que ofrece Alfa Laval para ultrafiltración y microfiltración.

Alfa Laval LabStak® M10

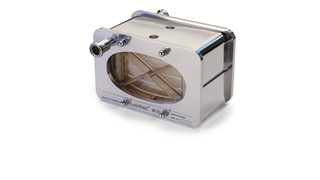

Alfa Laval LabStak® M10_320x180pxLa unidad Alfa Laval LabStak® M10 instalada en Alfa Laval LabUnit M10 también está disponible como una unidad de prueba separada para las mismas aplicaciones que Alfa Laval LabUnit M10, y con las mismas propiedades distintivas.

Beneficios

  • sistema totalmente integrado pero flexible que comprende un Alfa Laval LabStak® M10 completo con la bomba, las tuberías, las válvulas, el intercambiador de calor y la instrumentación necesarios
  • fácil intercambio de membranas
  • placa transparente para observación de flujo cruzado
  • prueba simultánea de dos tipos de membranas diferentes
  • alta temperatura de funcionamiento (80 ° C)
  • pequeño volumen de medios de prueba
  • patrón de flujo similar al de los módulos más grandes
  • todos los componentes cumplen con las regulaciones de la FDA y la CEE, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos.








Cómo funciona

La corriente de alimentación/retenido fluye a través de los canales abiertos a través de la superficie de la membrana en la unidad de placa y marco llamada módulo LabStakTM M10.

La membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado sea recogido y retirado de la unidad a través de los tubos colectores de permeado.

Las unidades de placa y marco usan la membrana en sí, ayudada por anillos o tiras de bloqueo, para sellar la alimentación/retenido y evitar cualquier mezcla con el permeado. Esto también evita fugas de la placa.

LabUnit M10 flow diagram
