Módulo M39L/H

El M39L / H es uno de los módulos de placa y marco más populares de Alfa Laval. Un diseño especial hace que el módulo sea una excelente opción para la ultrafiltración y microfiltración de productos altamente viscosos (1-30 cP) y caldos de fermentación dentro de las industrias biotecnológica y farmacéutica, así como para aplicaciones de alimentos y bebidas. Los parámetros competitivos de este módulo son el aumento de la calidad y la capacidad junto con la reducción de los costos operativos

module m39 left side 640x360

Productos y procesos mejorados

La ultrafiltración (UF) es única porque permite separar, concentrar y purificar líquidos, todo al mismo tiempo. El agua y las sustancias de bajo peso molecular atraviesan la membrana mientras que las sustancias de alto peso molecular son rechazadas.

La estructura compuesta de nuestras membranas de microfiltración (MF) y ultrafiltración (UF), que consta de una capa de soporte para la resistencia mecánica y una capa selectiva más delgada para la separación, combina lo mejor de dos mundos: alta resistencia mecánica y alta capacidad / flujo.

Módulo de placa y marco, M39L / H

El módulo M39L / H de Alfa Laval es una opción popular en las industrias biotecnológica y farmacéutica, donde se utiliza con gran éxito para el procesamiento de antibióticos, aminoácidos / ácidos orgánicos, dextranos, etc. También para aplicaciones de alimentos y bebidas como lácteos , gomas, proteínas, cerveza, azúcar, zumos, etc. el módulo se utiliza ampliamente.

El módulo M39L / H está desarrollado para satisfacer las demandas futuras de dinámica de flujo optimizada, bajo consumo de energía y funcionamiento a baja presión. Está disponible con placas que tienen canales bajos (L) o altos (H) y en varios tamaños estándar definidos por un área de membrana hasta máx. 60 m².

El módulo funciona a temperaturas de hasta 80 ° C, presiones de hasta máx. 8 bar y pH entre 1-14 bar. Puede equiparse con toda la gama de membranas de ultrafiltración y microfiltración de lámina plana disponibles en Alfa Laval.

Alfa Laval PilotUnit Combi M39/M3.8

Alfa Laval PilotUnit Combi M39/M3.8El Alfa Laval PilotUnit Combi M39 / M3.8 es un práctico y versátil sistema de membranas a escala piloto que comprende un módulo de placa y marco Alfa Laval del tipo M39L / H. Es un sistema completo con la bomba, filtro, intercambiador de calor, válvulas, tanque, etc. necesarios, que solo necesita suministro de energía, aire comprimido, agua y producto de alimentación para funcionar.








Beneficios

En comparación con los tipos de módulos anteriores, el módulo M39 de Alfa Laval ofrece:

  • hasta un 30% de reducción en el consumo de energía
  • hasta un 30% de aumento en el flujo
  • tamaños de sección hasta 6 veces más grandes
  • en general, reducción del precio del sistema en un 10-30%
  • aprox. 1,5 veces la reducción de la presión de funcionamiento
  • hasta un 15% de aumento en el grado de concentración
  • aprox. tamaños de módulo 1,5 veces más grandes

Cómo funciona

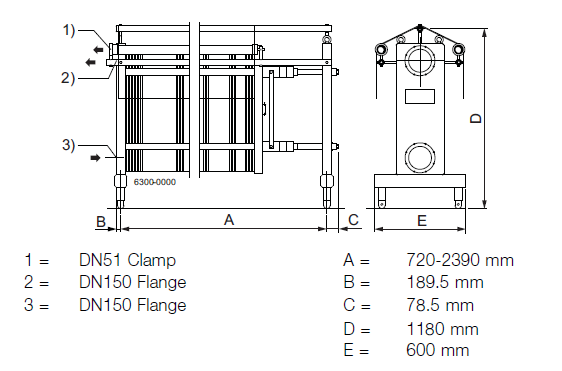

M39 drawing

El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación / retenido fluye a través de estos.

La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se retire del módulo a través de los tubos colectores de permeado.

Los módulos de placa y marco utilizan la propia membrana, con la ayuda de anillos o tiras de bloqueo, para sellar la alimentación / retenido de la mezcla en los canales de permeado. Esto también evita cualquier fuga de la propia pila de platos.





Plate-and-frame membrane replacementDebido al diseño de los módulos de placa y marco de Alfa Laval, las membranas individuales se pueden reemplazar sin afectar las otras membranas del módulo.
