Alfa Laval - Módulo M38L/H

Módulo M38L/H

El módulo flexible Alfa Laval M38L / H está desarrollado para tratar todos los productos de viscosidad baja a media (1-25 cP) y caldos de fermentación mediante ultrafiltración y microfiltración. El módulo es especialmente adecuado para su uso en industrias como la biotecnología y la farmacéutica, la alimentación y las bebidas, así como la pulpa y el papel.

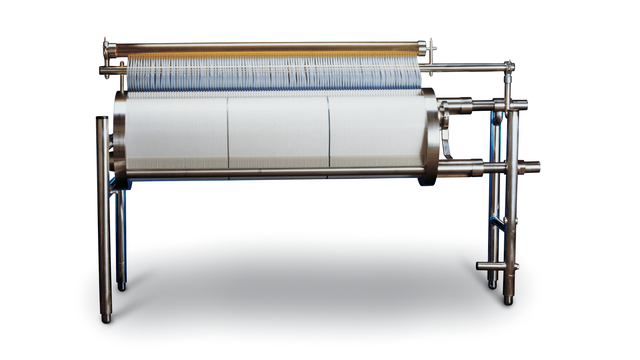

module m38 front 640x360

Productos y procesos mejorados

La ultrafiltración (UF) es única porque permite separar, concentrar y purificar líquidos, todo al mismo tiempo. El agua y las sustancias de bajo peso molecular atraviesan la membrana mientras que las sustancias de alto peso molecular son rechazadas.

La estructura compuesta de nuestras membranas de microfiltración (MF) y ultrafiltración (UF), que consta de una capa de soporte para la resistencia mecánica y una capa selectiva más delgada para la separación, combina lo mejor de dos mundos: alta resistencia mecánica y alta capacidad / flujo.

Módulo de placa y marco, M38L / H

El módulo de placa y marco de Alfa Laval M38L / H es un módulo de eficiencia energética para las industrias biotecnológica y farmacéutica donde se utiliza para el procesamiento de antibióticos, aminoácidos / ácidos orgánicos, dextranos, etc. También para aplicaciones de alimentos y bebidas como lácteos, gomas, proteínas, cerveza, azúcar, jugos, etc., el módulo es una opción popular.

El módulo M38L / H está desarrollado para satisfacer las demandas futuras de dinámica de flujo optimizada, bajo consumo de energía y funcionamiento a baja presión. Está disponible con placas que tienen canales bajos (L) o altos (H) y en varios tamaños estándar definidos por un área de membrana hasta máx. 60 m².

El módulo puede funcionar a temperaturas de hasta 80 ° C, presiones de hasta 10 bar como máximo y pH entre 1 y 14. Puede equiparse con toda la gama de membranas de lámina plana disponibles en Alfa Laval para ultrafiltración y microfiltración.

Unidad piloto Alfa Laval Combi-50 UF / MF

Alfa Laval PilotUnit Combi-50 UF/MFEl Alfa Laval PilotUnit Combi-50 UF / MF es un práctico y versátil sistema de membrana a escala piloto que comprende un módulo de placa y marco Alfa Laval del tipo M37 o M38. Es un sistema completo con la bomba, válvulas, tanque, etc. necesarios, que solo necesita suministro de energía, aire comprimido, agua y producto de alimentación para funcionar.

Beneficios

  • bajo consumo de energía
  • módulos estándar con áreas de membrana de hasta 60 m²
  • funcionamiento a baja presión
  • construcción robusta pero flexible de acero inoxidable y polímero.
  • diseño de canal abierto para el manejo de una amplia gama de viscosidades
  • cambio de membranas fácil y económico in situ
  • escalamiento preciso de la producción aumentando el tamaño o el número de módulos
  • diseño sanitario con todos los materiales de acuerdo con las regulaciones de la FDA y la CEE

Cómo funciona

M38 drawing

El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación / retenido fluye a través de estos.

La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se retire del módulo a través de los tubos colectores de permeado.

Los módulos de placa y marco utilizan la propia membrana, con la ayuda de anillos o tiras de bloqueo, para sellar la alimentación / retenido de la mezcla en los canales de permeado. Esto también evita cualquier fuga de la propia pila de platos.





Plate-and-frame membrane replacementDebido al diseño de los módulos de placa y marco de Alfa Laval, las membranas individuales se pueden reemplazar sin afectar las otras membranas del módulo.
