Módulo M37
El módulo Alfa Laval M37 está especialmente diseñado para ultrafiltración (UF) y microfiltración (MF) de productos de alta viscosidad (50-250 cP) y caldos de fermentación. El módulo es especialmente adecuado para su uso en industrias como la biotecnología y la farmacéutica, la alimentación y las bebidas, así como la pulpa y el papel.
Productos y procesos mejorados
La ultrafiltración (UF) es única porque permite separar, concentrar y purificar líquidos, todo al mismo tiempo. El agua y las sustancias de bajo peso molecular atraviesan la membrana mientras que las sustancias de alto peso molecular son rechazadas.
La estructura compuesta de nuestras membranas de microfiltración (MF) y ultrafiltración (UF), que consta de una capa de soporte para la resistencia mecánica y una capa selectiva más delgada para la separación, combina lo mejor de dos mundos: alta resistencia mecánica y alta capacidad / flujo.

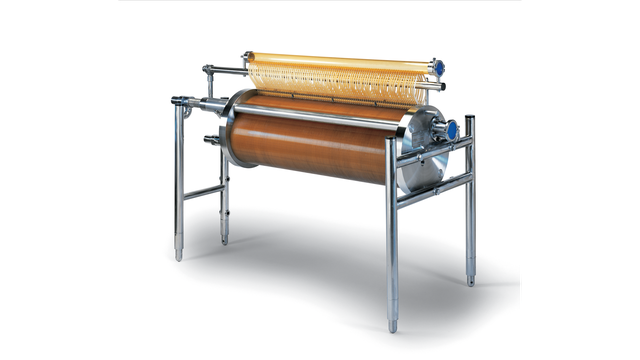

Módulo de placa y marco, M37
El módulo de placa y marco M37 de Alfa Laval es nuestro módulo de alta concentración para líquidos de viscosidad extremadamente alta. Muchos productos no son newtonianos, por lo que tienden a adelgazarse a medida que aumenta la velocidad del flujo. Este efecto se utiliza por completo en el extraordinario diseño del sistema de canal delgado del módulo M37, lo que hace que los módulos se puedan utilizar para productos intratables para la mayoría de los otros sistemas UF.
El módulo Alfa Laval de alta concentración M37 está desarrollado para satisfacer las demandas futuras de dinámica de flujo optimizada, bajo consumo de energía y funcionamiento a baja presión. Está disponible con tamaños de área de membrana de hasta 27 m² y puede operar a temperaturas de hasta 80 ° C, presiones de hasta 15 bar y pH entre 1 y 14. Puede equiparse con toda la gama de membranas de ultrafiltración y microfiltración de lámina plana disponible en Alfa Laval.

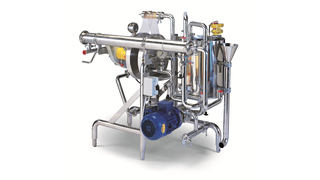

Unidad piloto Alfa Laval Combi-50 UF / MF
El Alfa Laval PilotUnit Combi-50 UF / MF es un práctico y versátil sistema de membranas a escala piloto que comprende un módulo de placa y marco Alfa Laval del tipo M37 o M38. Es un sistema completo con la bomba, válvulas, tanque, etc. necesarios, que solo necesita suministro de energía, aire comprimido, agua y producto de alimentación para funcionar.
Beneficios
- procesamiento de sustancias de viscosidades extremadamente altas
- procesamiento de productos altamente concentrados
- bajo consumo de energía
- módulos estándar con áreas de membrana de hasta 27 m²
- funcionamiento a baja presión
- construcción robusta pero flexible de acero inoxidable y polímero.
- diseño de canal abierto para el manejo de una amplia gama de viscosidades
- fácil detección e intercambio de fallas de membrana en el sitio
- escalamiento preciso de la producción aumentando el tamaño o el número de módulos
- diseño sanitario con todos los materiales de acuerdo con las regulaciones de la FDA y la CEE
Cómo funciona
El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación / retenido fluye a través de estos.
La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se retire del módulo a través de los tubos colectores de permeado.
Los módulos de placa y marco utilizan la propia membrana, con la ayuda de anillos o tiras de bloqueo, para sellar la alimentación / retenido de la mezcla en los canales de permeado. Esto también evita cualquier fuga de la propia pila de platos.
Debido al diseño de los módulos de placa y marco de Alfa Laval, las membranas individuales se pueden reemplazar sin afectar las otras membranas del módulo.
