LabStak M39 L/H

El Alfa Laval LabStak® M39L / H está desarrollado para ultrafiltración y microfiltración de productos altamente viscosos y caldos de fermentación. La unidad es ideal para una amplia gama de industrias que incluyen biotecnología, productos farmacéuticos, alimentos y bebidas. El Alfa Laval LabStak® M39L / H está diseñado para una dinámica de flujo optimizada, bajo consumo de energía y operación a presión. Los juegos de placas opcionales disponibles para diferentes viscosidades de líquidos.

LabStak M39 left side 640x360

Práctico y flexible

El Alfa Laval LabStak® M39L / H está diseñado para proporcionar evaluaciones de proceso rápidas y confiables en laboratorios u otras instalaciones de prueba, al tiempo que mantiene los costos de equipo y configuración al mínimo. La unidad es una opción popular para escalado, pruebas de membranas, control de calidad, desarrollo de procesos y producción a pequeña escala.

El Alfa Laval LabStak® M39L / H flexible consiste en un módulo de filtración de membrana de flujo cruzado de placa y marco de tamaño completo del tipo Alfa Laval Module M39L / H. Este módulo es el mismo que se encuentran en los sistemas de filtración de membrana a gran escala de Alfa Laval, diseñados con módulos del tipo M39L / H. Como tal, Alfa Laval LabStak® M39L / H utiliza placas de soporte del mismo tamaño y puede equiparse con toda la gama de membranas de lámina plana para ultrafiltración y microfiltración, también disponibles en Alfa Laval.

Opción

Para Alfa Laval LabStak® M39L / H ofrecemos juegos de placas con diferentes alturas de canal para optimizar el flujo y la presión:

  • Juego de placas M39L
    Canal bajo, para líquidos de baja y media viscosidad
  • Juego de placas M39H
    Canal alto, para líquidos de alta viscosidad

Unidad de laboratorio Alfa Laval M39L / H

Alfa Laval LabUnit M39L/HAlfa Laval LabUnit M39L / H es un sistema totalmente integrado que comprende una unidad Alfa Laval LabStak® L / H completa con la bomba, la válvula, el intercambiador de calor y la instrumentación necesarios.





Beneficios

  • área de membrana flexible entre 0,2 m² y 1,0 m²
  • prueba simultánea de hasta cinco tipos de membranas diferentes
  • fácil intercambio de membranas
  • alta temperatura de funcionamiento (hasta 80 ° C)
  • se puede acoplar a la corriente de derivación de una planta industrial
  • diferentes opciones de altura de canal para optimizar el flujo y la presión
  • volumen interno bajo
  • diseño de sistema flexible
  • patrón de flujo similar al de los sistemas más grandes
  • todos los componentes cumplen con las regulaciones de la FDA, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos.

Cómo funciona

Технологическая схема Alfa Laval LabUnit M39L/H

El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación / retenido fluye a través de estos.

La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se retire del módulo a través de los tubos colectores de permeado.

Los módulos de placa y marco utilizan la propia membrana, con la ayuda de anillos o tiras de bloqueo, para sellar la alimentación / retenido de la mezcla en los canales de permeado. Esto también evita cualquier fuga de la propia pila de platos.

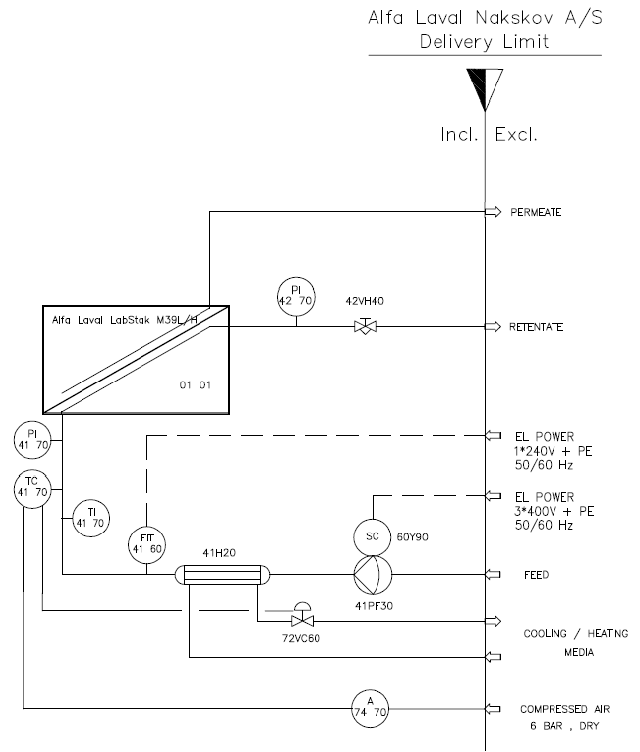

Diagrama de flujo de una instalación típica
