Alfa Laval - LabStak M37/38

LabStak M37/38

El Alfa Laval LabStak® M37 / 38 es una unidad de prueba de placa y marco flexible para procesos de membrana de ultrafiltración y microfiltración. La unidad utiliza placas de soporte y membranas de láminas planas del mismo tamaño que nuestros módulos de filtración de membrana a gran escala. Esto hace que Alfa Laval LabStak® M37 / 38 sea una opción popular para el desarrollo de procesos, escalado, pruebas de membranas, control de calidad y producción a pequeña escala.

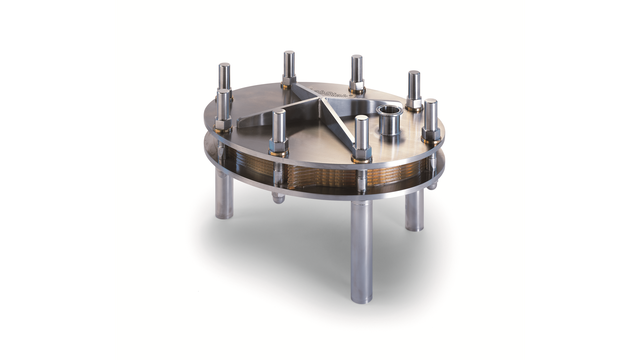

labstak-m37-m38 640x360

Práctico y flexible

El Alfa Laval LabStak® M37 / 38 está diseñado para proporcionar evaluaciones rápidas y precisas en laboratorios y otras instalaciones de prueba, mientras mantiene al mínimo el costo de instalación y equipo.

Esta unidad flexible, que está diseñada para operación de placa y marco, puede equiparse con la gama completa de membranas de hoja plana disponibles de Alfa Laval para ultrafiltración y microfiltración.

Opción

Para el LabStak® M37 / 38, Alfa Laval ofrece configuraciones alternativas de juegos de placas que se pueden seleccionar según el uso.

  • Juego de platos M37
    Para líquidos muy viscosos

  • Juego de placas M38H
    Canal alto, para líquidos de viscosidad media

  • Juego de platos M38L
    Canal bajo, para líquidos poco viscosos

Unidad de laboratorio Alfa Laval M37 / 38

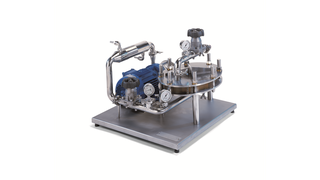

Alfa Laval LabUnit M37/38Alfa Laval LabUnit M37 / 38 es un sistema totalmente integrado que comprende una unidad Alfa Laval LabStak® M37 / 38 completa con la bomba, la válvula, el intercambiador de calor y la instrumentación necesarios.








Beneficios

  • áreas de membrana flexible de 0,11 m² a 1,05 m²
  • prueba simultánea de hasta siete tipos de membranas diferentes
  • intercambio rápido y sencillo de membranas
  • alta temperatura de funcionamiento (hasta 80 ° C)
  • se puede acoplar a la corriente de derivación de una planta industrial
  • diferentes opciones de altura de canal para optimizar el flujo y la presión
  • volumen interno bajo
  • diseño de sistema flexible
  • patrón de flujo similar al de los módulos más grandes
  • todos los componentes cumplen con las regulaciones de la FDA, lo que permite su uso en aplicaciones de procesamiento de alimentos y farmacéuticos.

Cómo funciona

El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación / retenido fluye a través de estos.

La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se retire del módulo a través de los tubos colectores de permeado.

Los módulos de placa y marco utilizan la propia membrana, con la ayuda de anillos o tiras de bloqueo, para sellar la alimentación / retenido de la mezcla en los canales de permeado. Esto también evita cualquier fuga de la propia pila de platos.





Diagrama de flujo de una instalación típica
