Vortex PS Radial Eductor

Un eductor de tanque de baja presión de diseño único para aumentar el cizallamiento dinámico del fluido y la agitación.

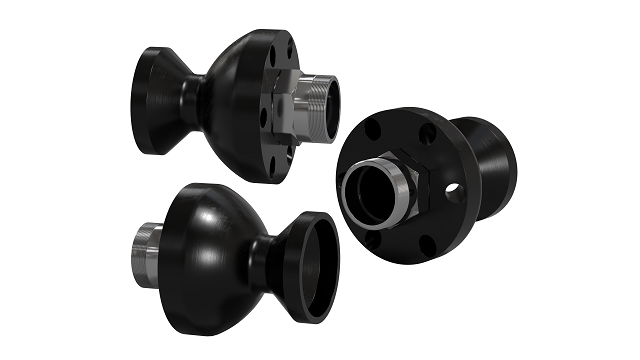

Alfa Laval Vortex PS Radial Eductor tank mixing eductor product image

La agitación del lodo de perforación es necesaria para la eliminación eficaz de los sólidos perforados, la mezcla completa, el mantenimiento de la homogeneidad del fluido y la prevención de la sedimentación de barita en el lodo pesado. La agitación adecuada de los lodos pesados suele lograrse con agitadores tradicionales de tipo paleta o con boquillas de pistola para lodos, como los eductores radiales Vortex de Alfa Laval. Sin embargo, en las aplicaciones de lodos de perforación ligeros con poca o ninguna barita, la prevención de la sedimentación de sólidos es un factor menos importante que el cizallamiento no mecánico del lodo para maximizar la reactividad de aditivos como la bentonita y diversos polímeros.

El Eductor Radial Alfa Laval Vortex PS proporciona una gran solución para la agitación común de lodos, con la ventaja añadida del cizallamiento dinámico del fluido que no se puede conseguir con los agitadores de paletas tradicionales o las pistolas de lodos.  Una sencilla disposición de colectores con Eductores Radiales instalados en fosos de lodo o recipientes de transporte de cualquier configuración puede resolver los problemas de estratificación y asentamiento de sólidos, al tiempo que ayuda a conseguir las mejores propiedades de los fluidos de los aditivos para lodos de perforación reactivos en el menor tiempo posible gracias al cizallamiento dinámico. Sacar el máximo provecho de los aditivos reactivos para lodos de perforación lo antes posible no sólo tiene un impacto de ahorro inmediato en los productos químicos de los fluidos de perforación, sino que también evita la costosa y lenta batalla entre el sobretratamiento del fluido y la dilución del fluido base.

El eductor radial Vortex PS de Alfa Laval es un eductor de mezcla de tanques diseñado específicamente para cizallar dinámicamente el lodo de perforación y suspender los fluidos de perforación de manera uniforme sin estratificación ni sedimentación.  No tiene piezas móviles y genera fuertes penachos turbulentos en los pozos de lodo de perforación, proporcionando la distribución de energía necesaria para mantenerlos uniformemente mezclados y los sólidos suspendidos.

Las aplicaciones del Eductor Radial Alfa Laval Vortex PS incluyen el transporte de fluidos de perforación, tanques de almacenamiento, tanques de productos químicos y lodos, mezcla de líquidos y estabilización de emulsiones.

Equipo básico

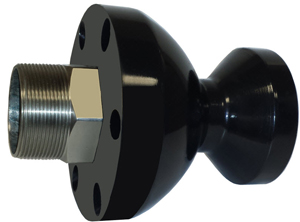

La unidad estándar consta de un cuerpo de diseño único moldeado en poliuretano de alta densidad y resistente a la abrasión. Una conexión NPT hembra de acero inoxidable se fusiona con el cuerpo de poliuretano durante el proceso de moldeo. La unidad también cuenta con la boquilla de mezcla Lobestar® patentada.

En una aplicación típica, uno o más eductores radiales PS se montan en un sistema de colector de tuberías dentro de una fosa u otro tipo de recipiente. El número y tamaño de los eductores necesarios para una aplicación específica depende del tamaño del recipiente y del tipo de fluido.

Equipo adicional

• Bomba centrífuga de alimentación

Características

  • Diseño simple y robusto, sin partes móviles
  • La boquilla Lobestar® produce un fuerte patrón de mezcla turbulenta
  • Cierra dinámicamente el fluido de perforación
  • Bajo mantenimiento
  • Diseño compacto
  • Construida en uretano, altamente resistente a la abrasión y a los productos químicos

Cómo funciona

El rendimiento se basa en el principio de Bernoulli, que establece que una alta velocidad equivale a una baja presión. El fluido presurizado se bombea a través de la exclusiva boquilla de mezcla Lobestar® del eductor radial Vortex PS de Alfa Laval, creando una corriente de alta velocidad y un área de baja presión dentro del cuerpo del eductor. El efecto de la bomba de chorro resultante atrae el fluido circundante adicional hacia el cuerpo del eductor a través de los puertos de succión periféricos. Los chorros de fluido convergentes son cizallados dinámicamente por la boquilla dentro de la garganta venturi del eductor y descargados en el pozo o recipiente de lodo como un penacho de gran alcance y alta energía con caudales que duplican al menos los de las boquillas de chorro estándar.  En la mayoría de las aplicaciones de lodo de perforación, se colocan estratégicamente varios eductores radiales PS dentro de los tanques para proporcionar la máxima acción de cizallamiento del fluido y la cobertura del penacho. Esto elimina los puntos muertos sin movimiento de fluido, aumenta el movimiento del volumen total de fluido y evita que los sólidos se asienten.
