Intercambiadores de calor de placas con juntas para el sector naval
Alfa Laval lleva más de 80 años desarrollando tecnología de transferencia de calor y más de un siglo trabajando en el sector marítimo. Basándose en esa amplia experiencia, nuestros ingenieros han diseñado intercambiadores de calor de placas con juntas que establecen estándares completamente nuevos, no solo en cuanto a fiabilidad, sino también en cuanto a rendimiento térmico y facilidad de mantenimiento.
La línea más moderna de intercambiadores de calor de placas de la industria naval
- Fiabilidad y eficiencia energética superiores (OmegaPort™ ) (FlexFlow™ )
- Tamaño y huella reducidos (CompactFrame™ design)
- Contaminación mínima (CurveFlow™ área de distribución de placas
- Fácil instalación y mantenimiento (sistema de alineación de cinco puntos)
- Cadena de suministro y producción global optimizadas para reducir al mínimo el impacto medioambienta
Adecuados para cualquier embarcación, los intercambiadores de calor de placas con juntas destacan en aplicaciones que van desde la calefacción y la refrigeración generales hasta la recuperación de calor, la condensación y la evaporación. Ya sea que se utilicen como enfriadores centrales en la sala de máquinas o para la calefacción con glicol a bordo de unidades flotantes de suministro y regasificación (FSRU), sus innovadoras características llevan la fiabilidad a un nivel completamente nuevo y ahorran tiempo y esfuerzo a las tripulaciones durante el mantenimiento. Por encima de todo, su diseño minimiza las incrustaciones y maximiza la capacidad de transferencia de calor, lo que garantiza la mayor eficiencia energética posible.
Productos

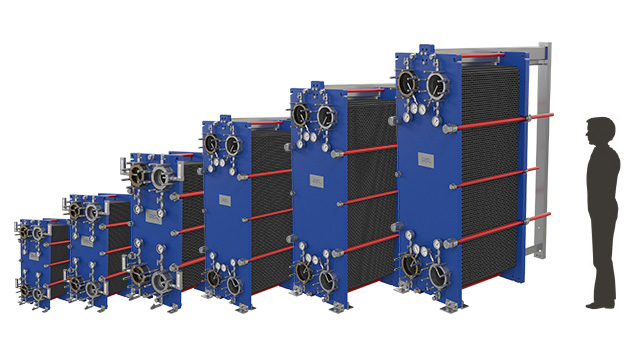

Intercambiadores de calor de placas con juntas para la sala de máquinas (enfriadores centrales)
Compactos, fiables y energéticamente eficientes, los intercambiadores de calor de placas con juntas de Alfa Laval también son seguros y fáciles de mantener para las tripulaciones. Nuestra flexible línea marina ofrece la solución adecuada a sus necesidades actuales, con la posibilidad de ajustar las capacidades más adelante.
| T6 DN 60 |
T10 DN 100 |
T15 DN 150 |
T21 DN 200 |
T25 DN 250 |
T35 DN 350 |
|
|---|---|---|---|---|---|---|
| H (mm) | 890 | 1054 | 1833/1781 | 2082 | 2761 | 2875 |
| W (mm) | 320 | 470 | 610/650 | 755 | 913 | 1174 |
|
Temperatura (oC) |
0 to 150 |
0 to 150 |
0 to 180 |
0 to 100 |
0 to 100 |
0 to 100 |
|
Presión (bar) |
16 |
16 |
16 |
10 |
10 |
8 |
| Caudal máximo (m3/h) | 60 | 160 | 370 | 650 | 1000 | 1970 |
| Capacidad (kW) – servicio de agua con LMTD 6 | 800 | 3 000 | 9 000 | 18 000 | 28 000 | 35 000 |
Intercambiadores de calor de placas con juntas marinas XL para calefacción con glicol a bordo de unidades flotantes de suministro y regasificación (FSRU)
|
|
|
|
|
|
TS45 |
T45 |
T50 |
|
|
H (mm)* |
2745 |
3540 |
4010 |
|
W (mm)* |
1430 |
1420 |
1550 |
|
Temperatura (oC) |
- 50 to 150 |
-50 to 150 |
- 50 to 150 |
|
Presión (bar) |
15 |
15 |
16 |
|
Caudal máximo (m3/h) |
2 000 |
3 200 |
4 400 |
|
Capacidad (kW) – servicio de agua con LMTD 6 |
45 000 |
45 000 |
55 000 |
*Placa del bastidor
Cómo funciona la línea industrial
El área de transferencia de calor de un intercambiador de calor de placas con juntas consiste en una serie de placas corrugadas, ensambladas entre un bastidor y placas de presión para mantener la presión. Las juntas actúan como sellos entre las placas. Los fluidos normalmente circulan en contracorriente a través del intercambiador de calor. Esto proporciona el rendimiento térmico más eficiente y permite un acercamiento muy preciso de la temperatura, es decir, la diferencia de temperatura entre el medio de proceso saliente y el medio de servicio entrante.

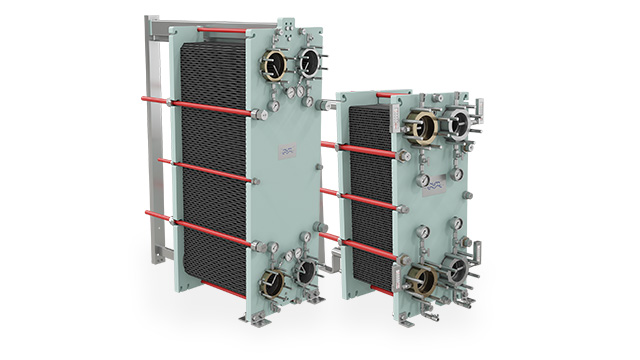

Intercambiador de calor de placas y bastidor con juntas líquido/líquido
Alfa Laval liquid/liquid gasketed plate-and-frame heat exchanger
Características que marcan la diferencia
La línea Industrial está equipada con características que convierten a esta familia de alto rendimiento en máquinas eficientes y fiables, fáciles de mantener y reparar durante todo el ciclo de vida del producto.
Por eficiencia
Al mejorar la eficiencia de su intercambiador de calor, puede maximizar la producción y minimizar el consumo de energía para reducir su factura eléctrica y mejorar su huella medioambiental.
Vea las animaciones de los productos a continuación u obtenga más información y escuche a nuestros expertos técnicos.
CurveFlow™
área de distribución
Mejora el flujo de los medios y minimiza el riesgo de obstrucción.
OmegaPort™
ventanas no circulares
Mejora el flujo de medios y la eficiencia térmica.
FlexFlow™
diseño de placa
Mejora la eficiencia térmica y optimiza la utilización de la caída de presión.
Por fiabilidad
Siempre buscamos aumentar la fiabilidad de todos los aspectos de nuestros intercambiadores de calor de placas con juntas.
Nos centramos en diseños duraderos basados en materiales robustos y procesos de fabricación seguros.
Vea las animaciones de los productos a continuación u obtenga más información y escuche a nuestros expertos técnicos.
PowerArc™
separador de patrones de placas
Mejora la rigidez de la placa para una mayor vida útil.
Alineación de cinco puntos
Garantiza un posicionamiento fiable de las placas y un fácil mantenimiento para unidades de gran tamaño.
SteerLock™
alineación de placas
Garantiza un posicionamiento fiable de la placa y un mantenimiento sencillo.
Para facilitar el mantenimiento
El sencillo sistema de apertura y cierre del diseño de placa y bastidor con juntas permite realizar inspecciones y tareas de mantenimiento sin complicaciones. También permite adaptar fácilmente la unidad a nuevas condiciones de proceso.
Vea las animaciones de los productos a continuación u obtenga más información y escuche a nuestros expertos técnicos.
ClipGrip™
fijación de la junta
Garantiza un sellado perfecto y un mantenimiento sin problemas.
T-bar roller
Proporciona una unidad inferior fácil de mantener.
Cajas de cojinetes
Garantiza una unidad fácil de abrir para un mantenimiento más sencillo y eficiente.
Casos de éxito
La tecnología de Alfa Laval impulsa las operaciones sostenibles del pionero buque portacontenedores propulsado por metanol de Maersk
En un mundo en el que la sostenibilidad es cada vez más importante, A.P. Moller-Maersk ha zarpado con el primer buque portacontenedores del mundo propulsado por metanol. Equipado con las soluciones de Alfa Laval para el metanol como combustible, este buque demuestra cómo las soluciones y los equipos innovadores pueden ayudar a las empresas navieras a adaptarse al cambiante panorama energético y a las normativas medioambientales.
Documentos
Instructiones y manuales
Brochures de productos
Calefacción y refrigeración en una sala de máquinas
En un barco hay muchos tipos de maquinaria que necesitan refrigeración. Cuando la energía térmica no se puede recuperar ni utilizar, los costes totales de transferirla fuera de la maquinaria deben mantenerse al mínimo. Alfa Laval puede garantizar un sistema de refrigeración central rentable gracias a nuestra gama de innovadores intercambiadores de calor de placas. Nuestros intercambiadores de calor de placas con juntas tienen características únicas que reducen los costes de funcionamiento de la refrigeración de la sala de máquinas y contribuyen a la sostenibilidad.
