OLMI Primary Quench Exchanger Double-pipe Type

Los intercambiadores de enfriamiento primario de doble tubería Olmi enfrían el efluente gaseoso caliente de los hornos de craqueo de hidrocarburos mientras generan vapor. Estos intercambiadores de línea de transferencia lineal, minimizan la diferencia en la expansión térmica entre los tubos internos y externos para evitar grietas y fatiga. La ausencia de camisa térmica, el tiempo de residencia corto del gas caliente en el distribuidor y la soldadura avanzada aumenta el rendimiento de etileno.

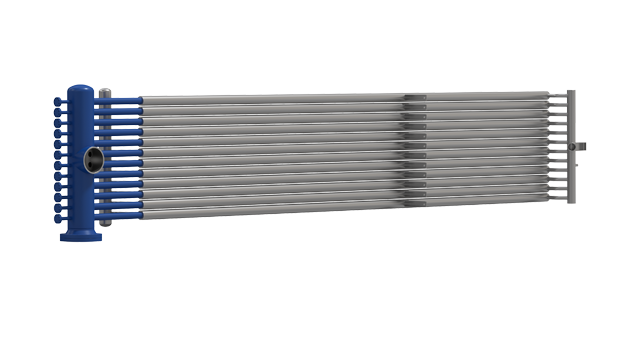

Olmi Double Pipe PQE 640x360px

Optimización de los procesos de enfriamiento para la producción de etileno

Los intercambiadores de enfriamiento primario de doble tubería Alfa Laval Olmi son intercambiadores de línea de transferencia altamente eficientes que mitigan o eliminan los problemas de erosión, corrosión e incrustaciones típicamente asociados con los intercambiadores de enfriamiento primario.

Diseño innovador

Los intercambiadores de enfriamiento primario de doble tubo Olmi cuentan con un diseño innovador que elimina de manera efectiva los problemas comunes de enfriamiento. Aquí están las innovaciones de diseño:

  • No hay manguito térmico interno en la pieza de transición de entrada: (a) se evita la deposición de coque en la discontinuidad típica del manguito al tubo interno, (b) no hay riesgo de deformación del manguito. Esto conduce a una vida útil más prolongada y una mayor fiabilidad.
  • No refractario en la pieza de transición: (a) se evitan la degradación del refractario a lo largo del tiempo y (b) posibles defectos en la capa refractaria.
  • Sin discontinuidad en el lado del gas desde la pieza de entrada hasta la tubería interior; por lo tanto, no hay acumulación de coque ni erosión local.
  • La soldadura más crítica (pieza de transición de entrada a tubería interior) se realiza mediante una soldadura desde el interior de la pieza (desde el interior del orificio - "Soldadura de orificio interno" I.B.W.), sin puntos de hendidura y totalmente inspeccionable con rayos X. Esta soldadura resulta también completamente sumergida y bien enfriada por agua en circulación. No hay límite para la vida útil de dicha soldadura (vida útil más larga / mayor confiabilidad).

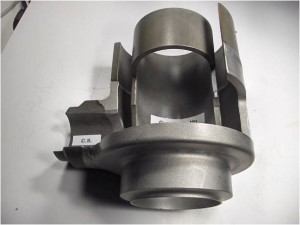

  • La pieza de transición de entrada se mecaniza a partir de una forja de aleación 8811 sólida o equivalente. Esto significa una alta calidad de fabricación. Esto también significa una alta resistencia a la corrosión y la acción de erosión del agua en la entrada.
  • La boquilla de entrada de agua se enjuaga con la pieza de transición de entrada: sin riesgo de depósitos de suciedad y zonas muertas.
  • El enfriamiento eficiente de la pieza de transición de entrada elimina el riesgo de altas tensiones de fluencia / fatiga (vida útil más larga) y picos de temperatura en áreas locales.
  • El tiempo de residencia del gas craqueado en el sistema se mantiene lo más pequeño posible; esto mejora el rendimiento del proceso.
  • El posible uso de deflectores especiales / patentados en la zona de entrada de agua mejora la acción de autolimpieza y enfriamiento del agua.
  • La expansión térmica diferencial entre las tuberías internas y externas se reduce drásticamente mediante la forma adecuada en las piezas de transición de entrada y salida.
  • La forma suavizada de la pieza de transición de entrada elimina las altas tensiones termomecánicas locales.
OLMI LOGO
4 años sin ningún defecto y hemos obtenido tantos ingresos de su excelente calidad. Yu Hengdu, vicegerente, China.

Construído para perdurar

Los intercambiadores de enfriamiento primario de doble tubo Alfa Laval Olmi, extremadamente duraderos, están diseñados para un funcionamiento confiable y durabilidad. Las características de diseño que hacen posible una vida útil prolongada incluyen:

  • Alta calidad de fabricación e inspección
  • Temperaturas y tensiones suaves del metal en funcionamiento
  • Minimización de la acumulación de coque y la erosión en el lado del gas
  • Autolimpiante en el lado de la carcasa
