Printed circuit heat exchangers
Los intercambiadores de calor de circuito impreso (PCHE) de Alfa Laval combinan una solidez e integridad superior, con una transferencia de calor excepcionalmente alta, un equipo hasta un 85% más pequeño y ligero que los intercambiadores tradicionales de carcasa y tubos. Su diseño exclusivo permite obtener un excelente rendimiento, reducir los costes de instalación y funcionamiento y mejorar la seguridad. Cada unidad puede personalizarse completamente según las necesidades exactas del cliente.
Aplicaciones
El PCHE está diseñado específicamente para ofrecer una compacidad y eficiencia sin precedentes en tareas limpias y de alta presión, que están más allá de la capacidad de otros intercambiadores de calor de placas soldadas, con presiones de diseño que van desde el vacío hasta 650 barG (9.430 psiG).
Las aplicaciones marinas típicas son el vaporizador de alta presión en los sistemas de suministro de gas combustible y las tareas de calentamiento/refrigeración de gas en los sistemas de licuefacción de los buques de GNL.
Datos técnicos
Presión de diseño
CE/PED Vacío hasta 650 barG (9.430 psiG)
ASME Vacío hasta 650 barG (9.430 psiG)
Temperatura de diseño
316L SST -196°C (criogénica) a 800 °C
(-321°F a 1.472 °F)
Conexiones
2-30 pulgadas típicas, personalizables
Materiales estándar
316L SST (otros materiales disponibles bajo pedido)
Dimensiones/pesos
A petición, adaptados a las necesidades, desde unos pocos kilogramos hasta decenas de toneladas
Beneficios PCHE
- Excepcional ahorro de espacio, volumen, peso y costes de soporte estructural
- Amplia gama de capacidades
- Temperaturas de diseño desde criogénicas hasta 800°C (1.472°F) y presiones de diseño de hasta 650 barG (9.430 psiG).
- Tasa de transferencia de calor excepcionalmente alta para una máxima eficiencia de funcionamiento
- Funcionamiento seguro: no se necesita una válvula de alivio de presión
- Su fácil mantenimiento garantiza el máximo tiempo de funcionamiento
- La unión por difusión permite una total personalización en cuanto al diseño de los canales de fluido
Cómo funciona
Principio de funcionamiento
El PCHE funciona con dos o más medios en lados opuestos de una placa adherida. Es posible tener flujos de alta presión en ambos lados. El patrón 2 o 3D se optimiza para dar la longitud térmica y la caída de presión requeridas.
Diseño

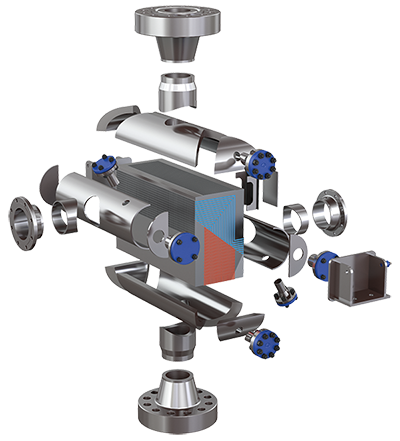

El PCHE tiene un complejo patrón de flujo grabado químicamente en láminas de material. Este patrón de flujo se optimiza para cada tarea específica del cliente para dar las características térmicas e hidráulicas requeridas. Cada patrón de placas del circuito de flujo puede ser diferente, lo que ofrece la posibilidad de obtener flujos asimétricos y un comportamiento bifásico optimizado. Las placas individuales se apilan en un bloque y se unen por difusión, en un horno de última generación, a alta temperatura y presión. Se pueden soldar varios bloques para crear la capacidad térmica o el área de transferencia de calor necesaria. Los colectores de flujo de entrada y salida, las conexiones del cliente y (si es necesario) las conexiones para el drenaje, la ventilación o la limpieza se sueldan en el núcleo terminado para finalizar el intercambiador de calor. Con esta configuración se pueden alcanzar presiones de diseño de hasta 650 barG (9.430 psiG) en acero inoxidable 316L. Las superficies de transferencia de calor se adaptan a las necesidades.
