LabStak M20
El Alfa Laval LabStak® M20 es una unidad de prueba de marco y placa flexible para membranas de láminas planas y procesos de filtración por membrana. Es la unidad ideal para trabajos de investigación y desarrollo, aseguramiento de la calidad, así como para la optimización y ampliación de procesos de plantas piloto. La unidad puede equiparse con todas las membranas de hoja plana RO, NF, UF y MF de Alfa Laval. Una carcasa opcional M20-2.5" convierte a la unidad para pruebas de bobinado en espiral
Práctico y flexible
El Alfa Laval LabStak® M20 será su socio preferido, si los resultados confiables y reproducibles son cruciales para su trabajo.
Esta unidad flexible está diseñada para operación de placa y marco. Dos pernos de sujeción externos y una brida de extremo inferior con carrera completa permiten una alteración rápida y sencilla del área de la membrana del módulo. Cualquier área entre 0.036 y 0.72 m² (divisible por 0.036) se puede insertar fácilmente sin el uso de herramientas adicionales.
El Alfa Laval LabStak® M20 tolera altas temperaturas y presiones de operación y puede equiparse con la gama completa de membranas de hoja plana disponibles en Alfa Laval. Con la carcasa opcional Alfa Laval Lab M20-2.5 "es posible probar también membranas en espiral.
Opción
Para el Alfa Laval LabStak® M20 ofrecemos una carcasa Alfa Laval Lab M20-2.5 "especialmente diseñada que se puede insertar entre las bridas del módulo.
Esta carcasa especial hace que el Alfa Laval LabStak® M20 se pueda convertir fácilmente en una unidad de prueba de membrana en espiral para membranas en espiral sanitarias de ajuste completo de 2.5 ". Una combinación única de tecnologías de placa y marco y enrollado en espiral en una unidad.
Unidad de prueba Alfa Laval M20

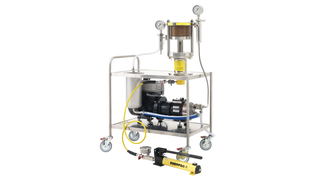

Alfa Laval TestUnit M20 es un sistema totalmente integrado en una mesa de acero inoxidable abierta y con ruedas que sostiene el Alfa Laval LabStak® M20 y otros componentes básicos.
Unidad de laboratorio Alfa Laval M20
Alfa Laval LabUnit M20 es un sistema totalmente integrado contenido en un gabinete cerrado y con ruedas que contiene el Alfa Laval LabStak® M20 y otros componentes básicos.
Beneficios
- áreas de membrana flexible de 0,036 m² a 0,72 m²
- prueba simultánea de diferentes tipos de membranas
- opción para probar membranas en espiral
- fácil intercambio de membranas en espiral y en láminas planas
- salida de permeado separada de cada par de membranas individual
- alta temperatura y presión de funcionamiento
- variación de flujo cruzado de 3,5 a 24 l / min.
- diseño compacto y que ahorra espacio
- todos los componentes cumplen con las regulaciones de la FDA y la CEE, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos.
Cómo funciona
Flow diagram of Alfa Laval LabStak® M20
Separación física
La filtración por membrana es un proceso de separación física en el que la fuerza impulsora es la diferencia de presión entre los dos lados de una membrana especial. Este proceso se caracteriza por la capacidad de separar moléculas de diferentes tamaños y características.
Casi toda la filtración industrial por membrana se realiza como filtración de flujo cruzado, donde el líquido que se filtra fluye paralelo a la membrana a alta velocidad y bajo presión.
Barrera física
En sus términos más básicos, la filtración por membrana implica hacer pasar una única corriente de alimentación a través de un sistema de membranas que la separa en dos corrientes individuales, conocidas como permeado y retenido. La membrana que los separa es una barrera física con características altamente especializadas, una barrera que solo pueden atravesar ciertos componentes seleccionados en la corriente de alimentación.
¿Qué pasa a través?
Los poros de dicho material de membrana son tan pequeños que se miden en Angstrom (10-10 m) y se requiere presión para forzar el líquido a través de ellos. De hecho, los poros de las membranas que se utilizan para la nanofiltración y la ósmosis inversa son tan pequeños que no se pueden ver ni siquiera con un microscopio electrónico de barrido.
