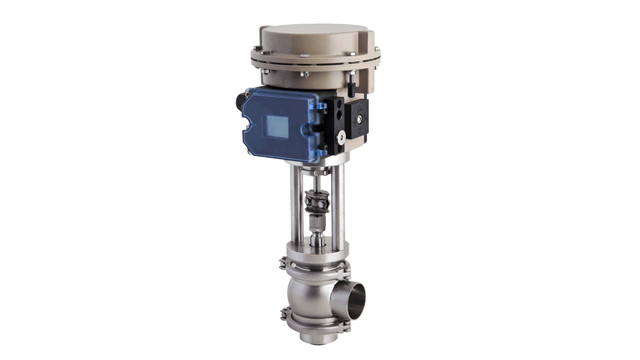

Unique RV-P
La válvula reguladora Unique RV-P está diseñada para controlar o regular de forma segura y eficaz los flujos de precisión en las industrias láctea, de alimentos y bebidas, y biofarmacéutica.
Válvula de regulación de caudal extremadamente precisa
Alfa Laval ofrece dos válvulas de regulación: Unique RV-P y una versión aséptica, Unique RV-P Aseptic. Estas válvulas reguladoras normalmente abiertas o cerradas proporcionan un control muy preciso de la presión, el caudal, la temperatura y los niveles de fluido en tanques y en sistemas de tuberías de acero.
Diseño de válvula higiénica avanzada
Las exclusivas válvulas RV-P son ideales para aplicaciones de procesos sanitarios de gran volumen que requieren un control de precisión. Con un cuerpo de válvula autodrenante, estas válvulas están autorizadas a llevar el símbolo 3-A. Especialmente adecuadas para aplicaciones asépticas que requieren SIP (esterilización in situ), las válvulas Unique RV-P están equipadas con diafragmas de PTFE que evitan la contaminación por microorganismos y partículas fuera de la zona del producto.
Extrema precisión de la válvula
La Unique RV-P cuenta con un actuador electroneumático con convertidor IP integrado y posicionador integrado, que contribuyen a una mayor precisión y fiabilidad de funcionamiento. El posicionador de las válvulas Unique RV-P tiene la certificación IP66 de protección contra el agua y el polvo.
Válvulas de regulación con modularidad Unique SSV
Las válvulas de regulación de accionamiento neumático de Alfa Laval están construidas sobre la misma plataforma Unique SSV y, por tanto, son modulares con la gama de válvulas de asiento único de Alfa Laval. La Unique RV-ST es ideal para tareas de regulación estándar como la dosificación, la mezcla, el pesaje y el llenado.
Si las exigencias de regulación aumentan, la Unique RV-P es la elección óptima. Con un actuador y un posicionador de alta precisión, es ideal para la regulación en aplicaciones en las que se requiere la máxima precisión. Basado en componentes modulares, pueden seleccionarse diferentes configuraciones de tapones para satisfacer requisitos específicos de Kv. El elemento de sellado inferior se sujeta y puede sustituirse para adaptarse a valores de Kv flexibles.
Para más información, consulte la documentación.
Versión aséptica
La versión aséptica de la Unique RV-P de Alfa Laval se llama Unique RV-P Aseptic. Se trata de una válvula moduladora electroneumática que cuenta con un convertidor IP como parte integrada del actuador. Está disponible con una gama de diseños de tapones con diferentes valores de Kv, que proporcionan diferentes capacidades.
Se suministra con un diafragma aséptico que proporciona un sellado hermético contra la intrusión de la atmósfera, garantizando una protección total contra los efectos de los microorganismos durante el procesamiento. Este diseño permite el control aséptico de la presión, el flujo y la temperatura en los sistemas asépticos, así como el control del nivel de los líquidos en los depósitos asépticos.
Como todas las válvulas de Alfa Laval, la Unique RV-P Aseptic está construida con pocas piezas móviles alojadas en el actuador para una mayor protección contra el desgaste. Su diseño compacto e higiénico contribuye a reducir la necesidad de mantenimiento y hace que el desmontaje, si es necesario, sea rápido y sencillo. Además, no hay resortes sueltos que supongan un riesgo de seguridad al abrir la válvula. El diafragma es totalmente modular con los diafragmas bien probados de la cartera de productos Unique SSV Aseptic.
Bajo mantenimiento
Como todas las válvulas de Alfa Laval, la Unique RV-P está construida con pocas piezas móviles alojadas en el actuador para una mayor protección contra el desgaste. Al ser modular con la cartera de Unique SSV, es posible optimizar las rutinas de mantenimiento y los inventarios de piezas de repuesto en la planta. Su diseño compacto e higiénico contribuye a reducir la necesidad de mantenimiento y hace que el desmontaje, si es necesario, sea rápido y sencillo. Además, no hay muelles sueltos que supongan un riesgo de seguridad al abrir la válvula.
Cumplimiento de la mayoría de las normas higiénicas
Las válvulas Unique RV-P de Alfa Laval cumplen la mayoría de las normas exigidas en las industrias láctea, de alimentos y bebidas, y de cuidado personal. Consulte la documentación para obtener más información.
Ventajas del producto
- Control altamente preciso de la presión, el flujo, la temperatura y los niveles de fluido
- Diseño avanzado de válvulas higiénicas
- Extrema precisión de la válvula
Cómo funciona
Construcción
La válvula Unique RV-P se compone de un cuerpo de válvula sin junta, un tapón regulador cónico, una junta de labios, un bonete y un actuador. El actuador con el bonete se acopla al cuerpo de la válvula mediante un anillo de sujeción.
La válvula estándar se suministra con un actuador estándar normalmente abierto (NO). Si se solicita, también puede suministrarse con un actuador normalmente cerrado (NC).
Principio de funcionamiento
Las válvulas Unique RV-P de Alfa Laval disponen de un actuador electroneumático con un convertidor IP integrado, que proporciona una conversión precisa y fiable de las señales eléctricas de un controlador directamente a señales neumáticas. Gracias a la tecnología de sensor magnético sin contacto, el actuador y el posicionador son insensibles a las vibraciones y a los golpes de presión.
Las señales neumáticas se transmiten a un posicionador integrado, que funciona mediante el principio de equilibrio de fuerzas. Esto garantiza que la posición del pistón del actuador sea directamente proporcional a la señal de entrada. El rango de la señal y el punto cero pueden ajustarse individualmente.
Cambiando el muelle de medición estándar, el actuador también puede utilizarse para el funcionamiento de rango dividido.
Opciones
- Accesorios de acuerdo con la norma requerida
- Versión aséptica basada en el sistema de diafragma Unique SSV Aseptic
- Acabado superficial externo de Ra ≤ 0,8μm
- Etiquetado 3A (norma sanitaria) a petición del cliente
- Junta de labio de NBR o FPM
